Sistemi di Scarico Camper
Scarico Liquami per Aree Sosta Camper
Colonnina Comando per Scarico Camper, Colonnina Rifornimento per Acqua Potabile, Colonnine di Rifornimento Energia Elettrica, Colonnina per Lavaggio Biciclette, Modulo/Pozzetto Camper completo di Piatto di Scarico in acciaio.
(aree di sosta, camping, aree di servizio, campeggi, parcheggi)

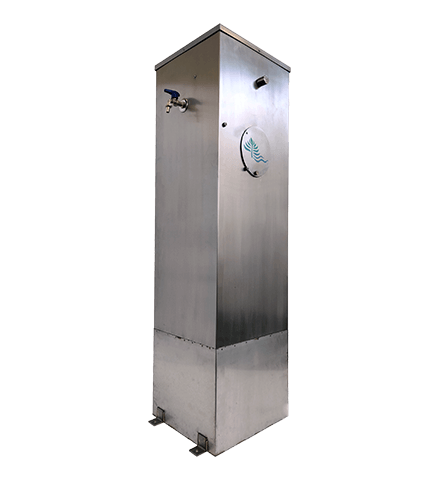

Colonnina di Comando Scarico Camper
Caratteristiche
La colonnina di Scarico Camper COLSC fornisce al camperista i servizi basilari necessari per la gestione delle acque reflue ed acque primarie dei camper.
Nello specifico la COLSC fornisce il servizio autopulente di scarico cassette chimiche delle acque nere dei WC e delle acque grigie delle cucine ed il servizio di rifornimento acqua di rete potabile (in funzione delle rete di collegamento). Tutti i servizi possono essere gestiti come servizio a pagamento programmabile oppure con modalità free in funzione delle scelte del gestore.
La colonnina prevede per un controllo e gestione 24H\24 una illuminazione LED automatizzata con sistema astronomico programmabile, un comodo accesso posteriore con serratura STD per la manutenzione, un isolamento termico interno del piping realizzato con tecnologia KFlex e sistemi di riscaldamento automatizzati in funzione della luogo di installazione.
Voce di Capitolato
Fornitura e posa in opera di Colonnina di Comando Scarico Camper codice COLSC realizzata in acciaio inox AISI304 spessore 20/10, delle dimensioni di cm.45x45xh120, prodotta dalla EDIL IMPIANTI 2 s.r.l. che opera con sistema di gestione UNI EN ISO 9001 e ISO 450011, fornita completa di:
- n.1 pulsante per lavaggio scarico\chi (versione manuale a rilascio temporizzato);
- n.1 rubinetto antighiaccio portagomma;
- n.1 sifone in pvc ispezionabile;
- n.1 sistema di scarico autopulente delle cassette estraibili completo di n.2 ugelli per la pulizia del sistema ad ultimazione scarico;
- n.1 sportello posteriore per ispezione/manutenzione con griglia di aerazione e serratura;
- coibentazione piping interno con rivestimento kflex;
- illuminazione frontale con tecnologia led con controllore astronomico;
- basamento delle dimensioni di cm.45x45xh40 completo di piedini di regolazione e staffe di fissaggio;
- centralina di controllo con relativa Dichiarazione di Conformità.
Peso: 80 kg.
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.
Schede Tecniche per Colonnina COLSC

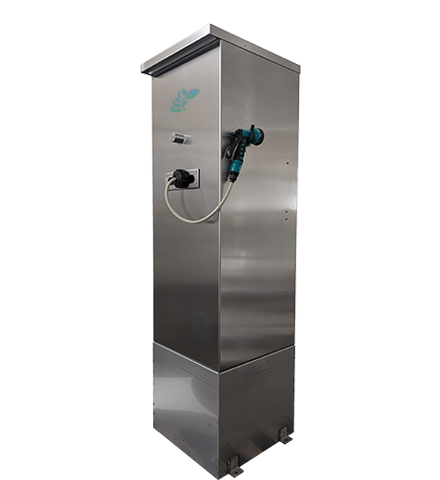

Colonnina di Rifornimento Acqua Potabile
Caratteristiche
La colonnina di Rifornimento Acqua Potabile COLAP fornisce al camperista il servizio fondamentale per la gestione delle acque primarie \potabili dei camper.
Nello specifico la COLAP il servizio di rifornimento acqua di rete potabile (in funzione delle rete di collegamento) che grazie all'avvolgitore interno permette di raggiungere il serbatoio\tanica di accumulo senza rimuoverla e\o senza trasportare pesi. Tutti i servizi possono essere gestiti come servizio a pagamento programmabile oppure con modalità free in funzione delle scelte del gestore.
La colonnina prevede per un controllo e gestione 24H\24 una illuminazione LED automatizzata con sistema astronomico programmabile, un comodo accesso posteriore con serratura STD per la manutenzione, un isolamento termico interno del piping realizzato con tecnologia KFlex e sistemi di riscaldamento automatizzati in funzione della luogo di installazione.
Voce di Capitolato
Fornitura e posa in opera di Colonnina di Rifornimento Acqua Potabile codice COLAP realizzata in acciaio inox AISI304 spessore 20/10, delle dimensioni di cm.45x45xh120, prodotta dalla EDIL IMPIANTI 2 s.r.l. che opera con sistema di gestione UNI EN ISO 9001 e ISO 450011, fornita completa di:
- n.1 pulsante attivazione rifornimento (versione manuale a rilascio temporizzato);
- n.1 rubinetto antighiaccio portagomma;
- n.1 sportello per ispezione/manutenzione con griglia di aerazione e serratura;
- n.1 avvolgitore con gomma per rifornimento;
- coibentazione piping interno con rivestimento kflex;
- illuminazione frontale con tecnologia led con controllore astronomico;
- basamento delle dimensioni di cm.45x45xh40 completo di piedini di regolazione e staffe di fissaggio;
- centralina di controllo con relativa Dichiarazione di Conformità.
Peso: 80 kg.
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.
Schede Tecniche per Colonnina COLAP

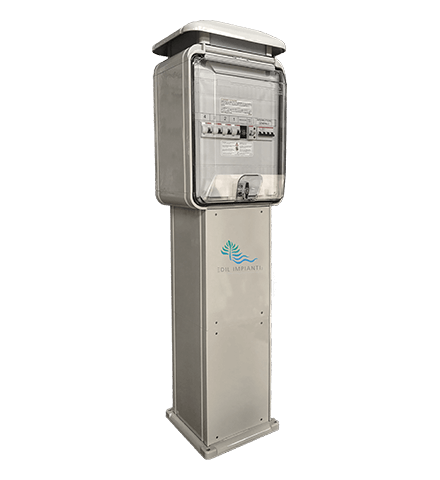

Colonnina di Rifornimento Energia Elettrica
Caratteristiche
La colonnina di Rifornimento Energia Elettrica COLEL è composta da una struttura adatta per ambienti marini con elevata resistenza ai raggi UV, agli urti accidentali e agli agenti atmosferici, formata da elementi realizzati in materiale termoindurente rinforzato SMC e BMC stampati a caldo per scorrimento e compressione. La struttura inoltre è autoestinguente in classe V0 sp.4,5 mm secondo la norma UL94 e inalterabile entro temperature da - 40°C a + 110°C.
Tutti gli elementi sono fissati con viteria in acciaio INOX ed è dotata di portelli a protezione delle prese e degli interruttori realizzati in policarbonato stampato ad iniezione, antiurto, autoestinguenti in classe V2 sp.4,5 mm secondo la norma UL94, trattati contro i raggi UV e con guarnizioni in poliuretano espanso iniettato. L'apertura dei portelli avviene dal basso verso l’alto e sono chiudibili con serratura a chiave. Il sistema prevede 6 prese le quali possono essere gestite come servizio a pagamento programmabile oppure con modalità free in funzione della necessità del gestore.
Voce di Capitolato
Fornitura e posa in opera di Colonnina di Rifornimento Energia Elettrica codice COLEL-6P delle dimensioni di cm.38,5x39,2xh138, realizzata in poliestere rinforzato con fibre di vetro BMC e SMC stampata a pressione termoindurente, autoestinguente secondo UL94 classe V0 adatto in ambienti freddi e marini, con elevata resistenza meccanica (IK10) ed ai raggi UV, agli urti accidentali e agli agenti atmosferici e chimici, fornita completa di:
- portello IP44 trasparente in policarbonato antiurto a protezione delle prese contro pioggia, intemperie, invecchiamento e manovre incaute, dotato di serratura a chiave;
- portello IP66 trasparente in policarbonato antiurto a protezione degli interruttori completo di serratura a chiave;
- kit con lampada 12W E27 a basso consumo per l’illuminazione del piano di calpestio circostante e del lato prese, completo di porta-fusibile.
Peso: 35 kg.
Composizione elettrica:
n.6 prese 2P+T16A-230V IP44 MK CEE – NON lucchettabili.
In alternativa
Fornitura e posa in opera di Colonnina di Rifornimento Energia Elettrica codice COLEL-6P+GETTON delle dimensioni di cm.38,5x39,2xh138, realizzata in poliestere rinforzato con fibre di vetro BMC e SMC stampata a pressione termoindurente, autoestinguente secondo UL94 classe V0 adatto in ambienti freddi e marini, con elevata resistenza meccanica (IK10) ed ai raggi UV, agli urti accidentali e agli agenti atmosferici e chimici, fornita completa di:
- portello IP44 trasparente in policarbonato antiurto a protezione delle prese contro pioggia, intemperie, invecchiamento e manovre incaute, dotato di serratura a chiave;
- pistone a gas di sostegno portello lato prese/gettoniera;
- portello IP66 trasparente in policarbonato antiurto a protezione degli interruttori completo di serratura a chiave;
- kit con lampada 12W E27 a basso consumo per l’illuminazione del piano di calpestio circostante e del lato prese, completo di porta-fusibile.
Peso: 35 kg.
Composizione elettrica:
n.6 prese 2P+T16A-230V IP44 MK CEE – lucchettabili;
n.1 gettoniera a monete con cassaforte;
n.6 pulsantiere per abilitazione prese.
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.

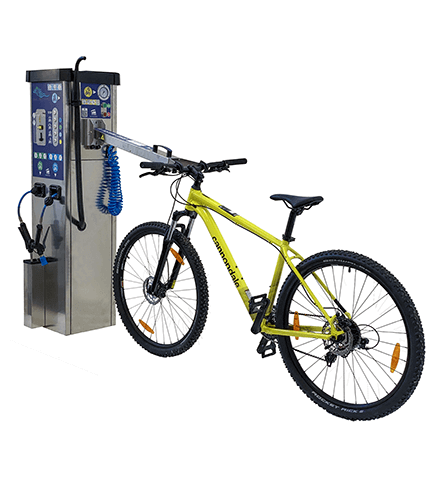

Colonnina per Lavaggio Biciclette
Caratteristiche
La colonnina per Lavaggio Biciclette COLBIKE è una colonnina servizi di tipo professionale per la pulizia approfondita di tutti i tipi di Biciclette. Questa colonnina è l'alternativa ideale al lavaggio ad alta pressione, dannoso per guarnizioni e cuscinetti, prevede una pistola con ugello per l'erogazione di acqua in bassa pressione e pistola con spazzola per l'erogazione di acqua + detergente in basse pressione, sistema di asciugatura con soffiaggio aria, braccio "reggi bicicletta" universale, adatto ad ogni modello, arrotolatori tubi acqua 12 m con fermo e riavvolgimento automatico e dispositivo gonfiaggio gomme con compressore incorporato.
Tutti i servizi possono essere gestiti come servizio a pagamento programmabile oppure con modalità free in funzione delle scelte del gestore.
La colonnina prevede per un controllo e gestione 24H\24 una illuminazione LED automatizzata e un comodo accesso posteriore con serratura STD per la manutenzione.
Voce di Capitolato
Fornitura e posa in opera di Colonnina per Lavaggio Biciclette codice COLBIKE realizzata in acciaio inox AISI304, delle dimensioni di cm.42x42xh155, fornita completa di:
- pistola con ugello per l'erogazione di acqua in bassa pressione;
- pistola con spazzola per l'erogazione di acqua e detergente in bassa pressione;
- impianto di asciugatura con soffiaggio aria;
- braccio "reggi bici" universale, adatto ad ogni modello;
- arrotolatori tubi acqua 12 mt. con fermo e riavvolgimento automatico;
- kit gonfia gomme con compressore incorporato;
- tempo ciclo e pompa dosatrice detergente regolabile;
- chiusura a due punti antivandalo;
- calotta in abs resistente ai raggi uv;
- quadro elettrico e gettoniera integrati;
- sportello posteriore facilmente rimovibile per interventi di manutenzione;
- kit antigelo;
- avviamento manuale a richiesta.
Peso: 66 kg.
Configura di seguito la voce di capitolato con relativi accessori.
Moduli/Pozzetti per Camper
Caratteristiche
Il Modulo/Pozzetto Scarico Camper PCAMP fornisce al camperista il servizio basilare necessario per la gestione delle acque reflue dei camper con assenza di cassette chimiche estraibili.
Nello specifico il PCAMP fornisce il servizio autopulente di scarico delle acque nere dei WC e delle acque grigie delle cucine dei camper non dotati di cassette di contenimento estraibili.
Il sistema permette il transito e la sosta del camper al di sopra dello stesso fungendo da punto di scarico e convogliamento dei reflui verso il ricettore finale e\o verso la cisterna di accumulo interrata prevista nell'area.
Il Modulo/Pozzetto prevede un sistema di lavaggio perimetrale automatizzato in funzione delle necessità del gestore, per la pulizia e la disinfezione della superficie a scarico ultimato.
Voce di Capitolato
Fornitura e posa in opera di Modulo/Pozzetto Scarico Camper da Interrare codice PCAMP2 delle dimensioni esterne di cm.100x100xh35, oppure codice PCAMP3 delle dimensioni esterne di cm.100x300xh35, prodotto dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzato in Cemento Armato Vibrato monoblocco, con pittura elastomerica protettiva antifessurazione Elastocolor delle pareti esterne in calcestruzzo ad alta elasticità permanente ed elevata resistenza chimica, calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento e rete elettrosaldata a maglia quadrata di tipo B450C, corredato di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.
Il Modulo/Pozzetto Scarico Camper carrabile 1° categoria viene fornito completo di struttura di base in c.a.v. delle dimensioni cm.100x100xh35 nel caso del PCAMP2, oppure cm.100x300xh35 nel caso del PCAMP3, con piastra superficiale in acciaio inox AISI 304, a sua volta completa di:
- profilo perimetrale in acciaio inox AISI 304;
- anello integrato per la distribuzione dell'acqua in forma omogenea;
- manicotto filettato in acciaio inox AISI 304 da 3/4"" per predisposizione collegamento valvola di scarico distribuzione;
- tubazione di scarico in uscita in acciaio inox diametro DN100;
- ugelli nebulizzatori in acciaio inox intercambiabili per lavaggio.
Peso PCAMP2: ql.7,5
Peso PCAMP3: ql.22,0
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.
