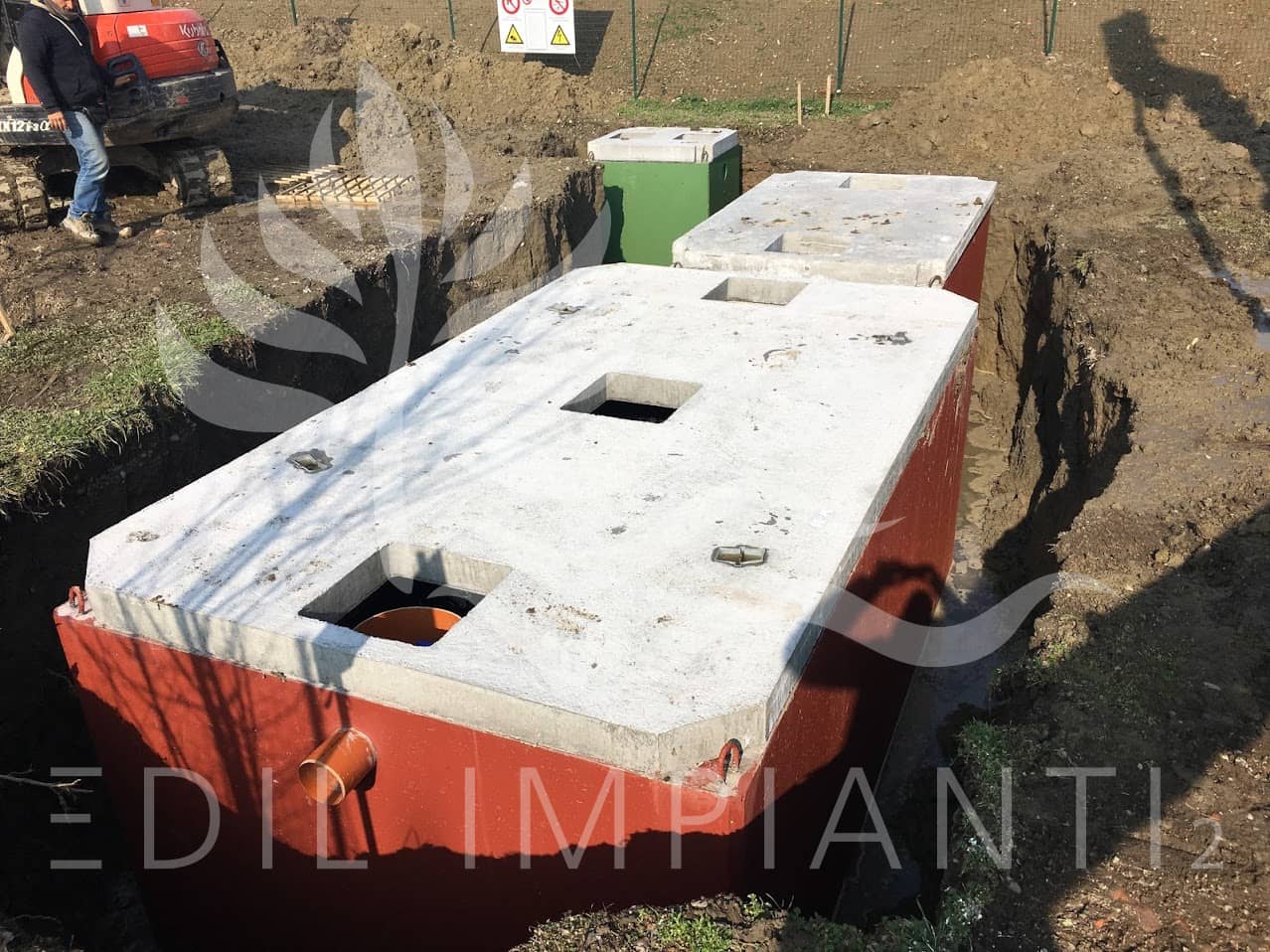

Filtro Percolatore Aerobico

Filtro Percolatore Aerobico

Prefabbricato in cemento armato

Marcatura CE norma di riferimento UNI EN 12566-3
Dimensionamento Civile abitazione / Ristoranti / Alberghi / Mense / Catering

Caratteristiche e Funzionamento

Sistema di trattamento delle acque reflue domestiche derivanti da insediamenti, installazioni ed edifici isolati con recapito diverso dalla rete fognaria, da utilizzarsi di norma a valle della Vasca Imhoff, Vasca Settica Bicamerale/Tricamerale, del Degrassatore Statico e Desaponatore in monoblocco c.a.v.

Il processo depurativo per questo tipo di trattamento naturale delle acque reflue avviene tramite l’azione di colonie batteriche che si sviluppano sotto forma di pellicole su idonei supporti (materiale filtrante tipo BIO-EDIL).

È un sistema tecnologico senza consumo energetico.

Il processo depurativo che avviene nel Filtro Percolatore Aerobico consente di raggiungere un'efficienza depurativa superiore a quella del Filtro Percolatore Anaerobico.

Caratteristiche Materiale Filtrante
Modello BIO-EDIL Materiale polipropilene isotattico nero Forma circolare
Dimensione 170 mm
Superficie specifica ca 120 m²/m³
Indice di vuoto ca 95% Peso a secco ca 38 kg/m³
Metodo di riempimento alla rinfusa
Granulometria ca 20 cm

Download Schemi Tecnici .pdf .dwg editabili

Download voci di capitolato per PriMus NEXT GENERATION

Voce di Capitolato

FILTRO PERCOLATORE AEROBICO TIPO "C" (Emilia Romagna - Umbria)
Fornitura e posa in opera di Filtro Percolatore Aerobico tipo "C" marcato CE da organo notificato esterno N. 0407 con uscita bassa, Regione Emilia Romagna/Umbria prodotto in SERIE DICHIARATA, mod.FBAEC___ , conforme alla norma UNI EN 12566-3, delle dimensioni esterne di cm.____x____xh____ e N.____ A.E., con massa filtrante calcolata con la formula S=N/H²(mc.0,66xA.E.).
Accessori a richiesta: fornitura e montaggio di elettropompa sommersa monofase per uscita alta da installarsi all'interno del Filtro Percolatore Aerobico. Vasca Imhoff di dimensioni minori (la metà o 1/3 di quella iniziale) o vasca a 2/3 scomparti da N.____ A.E. da installare dopo il Filtro Percolatore Aerobico.
Il Filtro Percolatore Aerobico tipo "C" marcato CE viene prodotto dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e BS OHSAS 18001, realizzato in cemento armato vibrato monoblocco, rinforzato con pilastri verticali e puntoni orizzontali in acciaio inox, con materiali certificati CE, calcestruzzo in classe di resistenza a compressione C45/55 (RCK>55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento, fibre d'acciaio GREESMIX5 e rete elettrosaldata a maglia quadrata di tipo B450C, corredato di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.
Il Filtro Percolatore Aerobico tipo "C" marcato CE viene fornito completo di: fori di entrata/uscita, raccordi in pvc, impronta sfiati, canale di distribuzione in pvc, griglia interna per il sostegno del materiale filtrante, materiale filtrante in polipropilene tipo BIO-EDIL, pareti esterne trattate con prodotti impermeabilizzanti idonei.


FILTRO PERCOLATORE AEROBICO TIPO "F/R"
Fornitura e posa in opera di Filtro Percolatore Aerobico tipo "F/R" con uscita bassa prodotto in SERIE DICHIARATA, mod.FBAEFR___ , delle dimensioni esterne di cm.____x____xh____ e N.____ A.E., con massa filtrante calcolata con mc.0,30/0,20 x A.E..
Accessori a richiesta: fornitura e montaggio di elettropompa sommersa monofase per uscita alta da installarsi all'interno del Filtro Percolatore Aerobico. Vasca Imhoff di dimensioni minori (la metà o 1/3 di quella iniziale) o vasca a 2/3 scomparti da N.____ A.E. da installare dopo il Filtro Percolatore Aerobico. Il Filtro Percolatore Aerobico tipo "F/R" con uscita bassa viene prodotto dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e BS OHSAS 18001, realizzato in cemento armato vibrato monoblocco, rinforzato con pilastri verticali e puntoni orizzontali in acciaio inox, con materiali certificati CE, calcestruzzo in classe di resistenza a compressione C45/55 (RCK>55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento, fibre d'acciaio GREESMIX5 e rete elettrosaldata a maglia quadrata di tipo B450C, corredato di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.
Il Filtro Percolatore Aerobico tipo "F/R" deve essere fornito completo di: fori di entrata/uscita, raccordi in pvc, impronta sfiati, canale di distribuzione in pvc, griglia interna per il sostegno del materiale filtrante, materiale filtrante in polipropilene tipo BIO-EDIL, pareti esterne trattate con prodotti impermeabilizzanti idonei.

Normativa

D.L. 152/06 e delibera giunta regionale Emilia Romagna 1053/2003 Scarico di acque reflue domestiche non recapitanti nella pubblica fognatura, scarico in acque superficiali.

Campi d'Impiego

Impianti civili, macelli, salumifici, cantine vinicole, caseifici, industrie alimentari, industrie conserviere, pastifici, prodotti dolciari, industrie ittiche, lavanderie e tintorie, civile abitazione, condomini, ristoranti, alberghi, ospedali, comunità, mense, catering, scuole, bar, campeggi, stabilimenti balneari, autogrill, centri produzione pasti.

Misure Filtro Percolatore Aerobico Tipo "C" uscita bassa o alta con elettropompa

Regione Emilia Romagna - Umbria

Download


Selezionare il codice articolo per accedere alla scheda tecnica del prodotto.

Codice Articolo

Selezionare il codice articolo delle "Vasche Imhoff da installare a valle" per accedere alla scheda tecnica del prodotto.

Codice Articolo Vasche Imhoff

Codice
Articolo
Numero Abitanti
Equivalenti
(mc 0,66xA.E.)
Volume utile filtro (mc) Dimensioni esterne Filtro Aerobico (cm) Peso
Vasca
(Ql)
Peso Lastra di Copertura (Ql)
A Largh. B Lung. H Altezza h. 10 cm B125 h. 15 cm C250 h. 20 cm D400
FBAEC01 1 1,00 125 130 150 22 4 6 8
FBAEC02 2-3 2,00 125 180 200 42 5 8 11
FBAEC03 4-5 3,33 175 180 200 52 7 12 15
FBAEC04 6-7 4,66 180 220 200 60 9 15 19
FBAEC05 8-9 6,00 180 270 200 69 12 18 24
FBAEC06 10 6,66 180 320 200 78 14 21 28
FBAEC06A 11-12 8,00 180 370 200 86 16 25 33
FBAEC07A 13-14 9,33 180 420 200 98 18 28 37
FBAEC08 15-16 10,66 180 470 200 107 21 31 42
FBAEC08A 17-18 12,00 180 520 200 115 23 34 46
FBAEC09 19-20 13,32 246 420 200 117 25 38 50
FBAEC10 21-23 15,33 246 470 200 132 28 43 57
FBAEC11 24-25 16,65 246 520 200 143 31 47 63
FBAEC12 26-28 18,65 246 570 200 154 35 52 69
FBAEC13 29-30 19,99 246 620 200 165 37 * 56 * 75 *
FBAEC14 31-34 22,44 246 670 200 175 40 * 61 * 81 *
FBAEC15 35 23,32 246 720 200 190 43 * 65 * 87 *
FBAEC16 36-39 25,99 246 770 200 200 46 * 70 * 93 *
FBAEC17 40 26,65 246 820 200 213 50 * 74 * 99 *
FBAEC18 42 27,99 246 870 200 223 52 * 79 * 105 *
FBAEC19 43-45 30,00 246 920 200 235 55 * 83 * 111 *
FBAEC20 46-48 31,99 246 970 200 248 58 * 88 * 117 *
FBAEC21 50 33,00 246 1020 200 260 61 * 92 * 123 *
FBAEC22 53 35,32 246 1070 200 270 64 * 97 * 129 *
FBAEC23 55 36,66 246 1120 200 281 67 * 101 * 135 *


Vasche Imhoff da installare a valle del Filtro Percolatore Aerobico di dimensioni minori

(la metà o 1/3 di quella iniziale)


Codice
Articolo
Imhoff con
lt 250 x A.E.
Volume Utile
(Sed.+Dig.) (lt)
Dimensioni esterne
Vasca Imhoff (cm)
Peso
Vasca (Ql)
Peso Lastra di Copertura (Ql)
A Larg. B Lung. H Altezza h. 10 cm B125 h. 15 cm C250 h. 20 cm D400
IMHOFF1000 2-3 750 125 130 100 16 4 6 8
IMHOFF1400 4 1.100 125 130 130 20 4 6 8

IMHOFF1700 5 1.300 125 130 150 22 4 6 8
IMHOFF2500 8-9 2.250 125 180 150 27 5 8 11
IMHOFF3500 10-11 2.800 175 180 150 42 8 12 15
IMHOFF4900A 12-16 4.000 180 240 150 51 11 15 21
IMHOFF6500 18-20 5.000 180 300 150 60 13 19 26

IMHOFF4900 12-16 4.000 175 180 200 52 8 12 15
IMHOFF6400A 18-20 5.000 180 220 200 62 10 15 19
IMHOFF7900A 23-25 6.400 180 270 200 69 12 18 24
IMHOFF9000 28-30-32 8.000 180 320 200 79 14 21 28


* Lastre di copertura divise in due parti - I dati riportati sono indicativi
Si realizzano Prolunghe (Vasca Senza Fondo) per tutti i ns. Manufatti

Misure Filtro Percolatore Aerobico Tipo "F/R"

Download


Selezionare il codice articolo per accedere alla scheda tecnica del prodotto.

Codice Articolo

Codice
Articolo
Numero Abitanti
Equivalenti
(mc 0,30/0,20xA.E.)
Volume utile filtro
(mc)
Volume totale
(lt)
Dimensioni esterne
Filtro Aerobico (cm)
Peso
Vasca
(Ql)
Peso Lastra di Copertura (Ql)
A Larg. B Lung. H Altezza h. 10 cm B125 h. 15 cm C250 h. 20 cm D400
FBAEFR00 4-6 1,20 1.700 125 130 150 22 4 6 8
FBAEFR01 6-9 1,80 2.500 125 180 150 28 5 8 11
FBAEFR02 8-12 2,40 3.500 175 180 150 42 7 12 15

FBAEFR03 12-18 3,60 4.500 175 180 200 52 7 12 15
FBAEFR04 16-25 5,00 6.000 180 220 200 60 9 15 19
FBAEFR05 20-30 6,00 7.500 180 270 200 69 12 18 24
FBAEFR06 25-35 7,50 9.000 180 320 200 78 14 21 28
FBAEFR06A 27-40 8,20 10.500 180 370 200 86 16 25 33
FBAEFR07A 30-47 9,40 12.000 180 420 200 98 18 28 37
FBAEFR07B 32-48 9,60 13.500 180 470 200 107 21 31 42
FBAEFR08A 39-58 11,70 15.000 180 520 200 115 23 34 46
FBAEFR08B 44-67 13,40 16.500 180 570 200 124 25 38 50

FBAEFR09 20-30 6,00 8.000 246 220 200 73 13 20 26
FBAEFR10 25-41 8,20 10.000 246 270 200 85 16 24 32
FBAEFR11 32-48 9,60 13.000 246 320 200 96 19 29 39
FBAEFR12 39-58 11,70 15.000 246 370 200 106 22 33 45
FBAEFR13 44-67 13,40 16.700 246 420 200 117 25 38 50
FBAEFR14 55-80 15,00 18.800 246 470 200 132 28 43 57
FBAEFR15 56-84 16,00 20.900 246 520 200 143 31 47 63
FBAEFR16 60-91 18,14 23.000 246 570 200 154 35 52 69
FBAEFR17 67-100 20,01 26.000 246 620 200 165 37 * 56 * 75 *
FBAEFR18 71-108 21,53 28.000 246 670 200 175 40 * 61 * 81 *
FBAEFR19 78-118 23,34 30.000 246 720 200 190 43 * 65 * 87 *
FBAEFR20 83-124 24,92 32.000 246 770 200 200 46 * 70 * 93 *
FBAEFR21 90-135 26,67 34.000 246 820 200 213 50 * 74 * 99 *
FBAEFR22 94-140 28,30 36.000 246 870 200 223 52 * 79 * 105 *
FBAEFR23 101-152 30,04 38.000 246 920 200 235 55 * 83 * 111 *
FBAEFR24 105-158 31,70 40.000 246 970 200 248 58 * 88 * 117 *
FBAEFR25 110-167 33,40 42.000 246 1020 200 260 61 * 92 * 123 *
FBAEFR26 116-175 35,00 44.000 246 1070 200 270 64 * 97 * 129 *
FBAEFR27 122-184 36,80 46.000 246 1120 200 281 67 * 101 * 135 *


* Lastre di copertura divise in due parti - I dati riportati sono indicativi
Si realizzano Prolunghe (Vasca Senza Fondo) per tutti i ns. Manufatti
