IDRIKA - Sistema Prefabbricato Grandi Bacini di Raccolta

Voce di Capitolato

Fornitura di IDRIKA Sistema Prefabbricato di Raccolta Acque prodotto in SERIE DICHIARATA da mc______ composto da: IDRIKA___C modulo a "C" inizio/fine (n°__ elementi) e da IDRIKA___U modulo a "U" centrale (n°__ elementi), dimensioni esterne di ogni elemento cm.____x____xh____ , prodotto dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzato in Cemento Armato Vibrato Fibrorinforzato con materiali certificati CE in classe di resistenza a compressione C45/55 - C50/60 N/mm², oppure in Calcestruzzo Autocompattante SCC (Self Compacting Concrete) addittivato di silica fume (fumo di silice o microsilice) in classe di resistenza a compressione C45/55 - C50/60 - C60/75 N/mm², conforme alle prescrizioni previste nella norma UNI EN 206-1 per le classi di esposizione XC4 (resistente alla corrosione indotta da carbonatazione), XS3-XD3 (resistente alla corrosione indotta da cloruri anche di provenienza marina), XF3 (resistente all'attacco dei cicli gelo/disgelo con o senza sali disgelanti), XA3 (Ambiente chimicamente fortemente aggressivo), cemento AA.R.S. conforme alla Norma UNI 9156 classificato "ad altissima resistenza ai solfati" ed armature interne in acciaio ad aderenza migliorata controllate in stabilimento, fibre d'acciaio GREESMIX5® (Brevetto N.0001421398 rilasciato dal Ministero dello Sviluppo Economico) e rete elettrosaldata a maglia quadrata di tipo B450C, corredato di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.

Completano la fornitura:

• n__ lastre di copertura IDRIKACOP___-25 carrabili H=25 cm per carichi di 1 categoria con fori d'ispezione per chiusini in ghisa (ghisa esclusa);
• supporti di connessione certificati e completi di ferramenta;
• guarnizione di tenuta idraulica 38x32 mm prodotta con speciale combinazione di gomme atte a sigillare giunti di elementi prefabbricati in c.a.v. come prescritto dalle norme DIN 18195 parte 4 - 6 ed idonee al contatto con sostanze acide o alcaline;
• materiale per rifinitura e sigillatura giunzioni (Mapefoam, Mapeflex, Mapegrout);

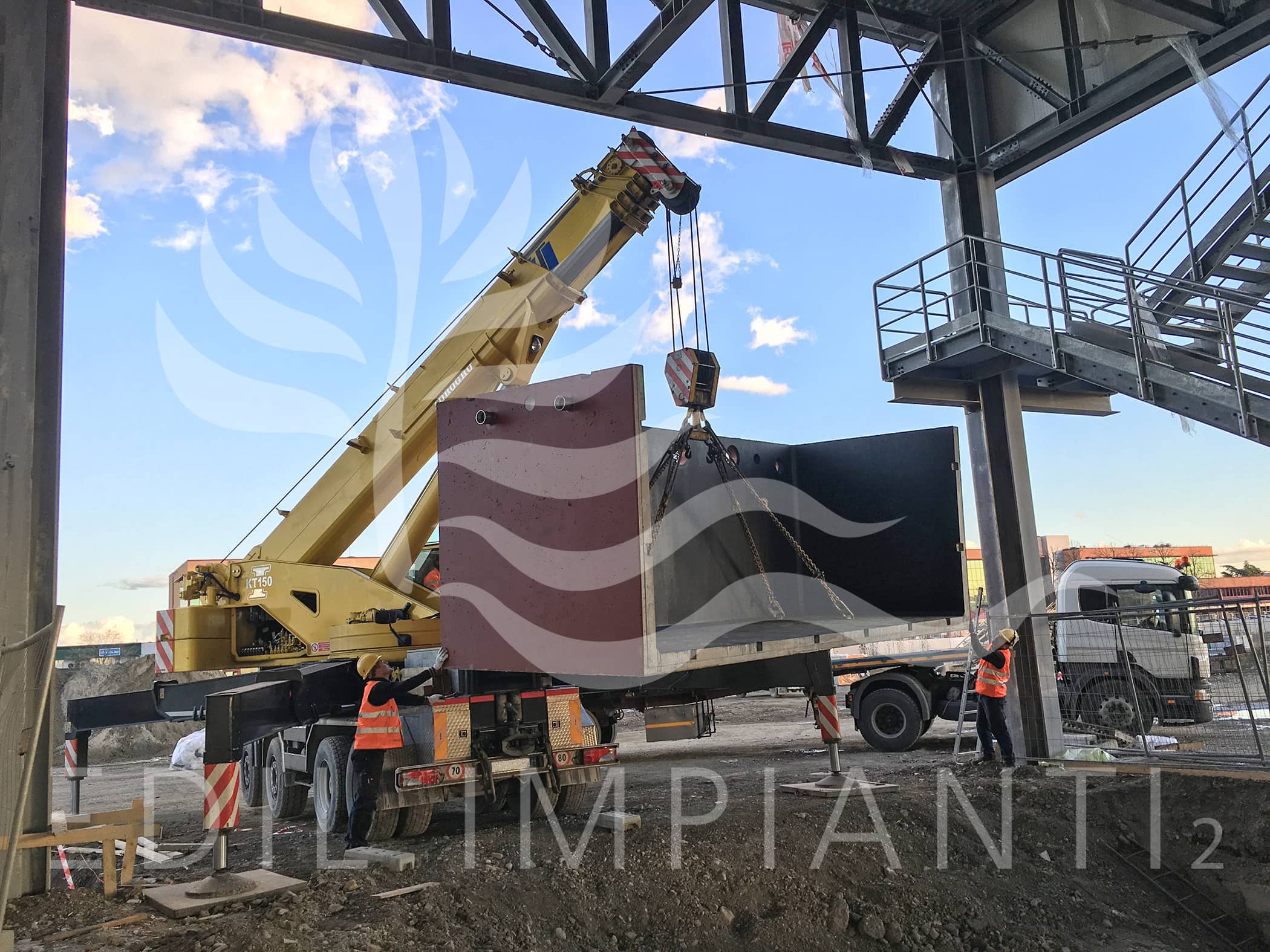

• noleggio di kit di sollevamento mod.DEHA classe 10 composto da n.4 maniglioni di movimentazione con marcatura CE MD 2006/42/FC.

Dimensioni IDRIKA:

• volume: mc.______;
• elemento singolo : cm.___x___x___+__;
• dimensione totale: cm._____x_____x_____+___.

Peso degli elementi:

• n°__ elementi IDRIKA___C, peso cadauno: ql.___;
• n°__ elementi IDRIKA___U, peso cadauno: ql.___;
• n°__ lastre di copertura IDRIKACOP___-25, peso cadauna: ql.__.

Dimensionamento Idrika
