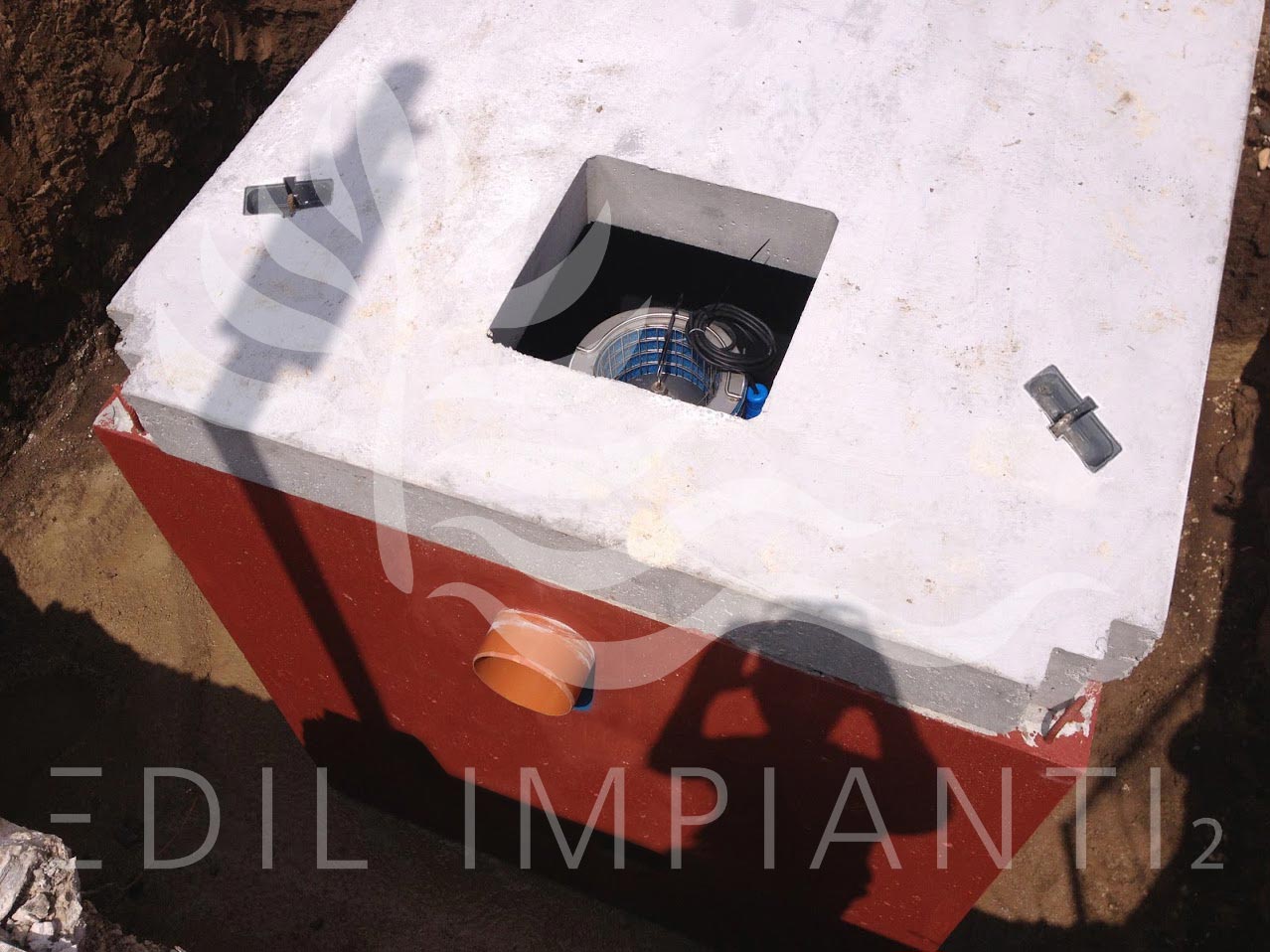

Impianto di Prima Pioggia in continuo

Dissabbiatore/Separatore Fanghi - Disoleatore/Separatore Oli

conforme alla norma UNI EN 858-1
con Filtro a Coalescenza

Impianto di Prima Pioggia in continuo

Caratteristiche e Funzionamento

L'Impianto di Prima Pioggia in continuo è in realtà un sistema che viene installato per il trattamento delle acque di dilavamento, chiamate così perchè dilavando il materiale immagazzinato sull’area di rifermento, queste continuano a produrre un refluo da depurare anche successivamente alla prima parte dell'evento meteorico. In questo tipo di impianto non è presente il pozzetto scolmatore pertanto le acque entrando in vasca vengono immediatamente trattate. Nel primo comparto avviene la dissabbiatura-separazione fanghi, successivamente le acque vengono convogliate nel secondo scomparto dove avviene la flottazione gravimetrica degli oli e nel comparto finale le restanti micro particelle vengono intrappolate grazie all’effetto per coalescenza dei filtri installati.

Voce di Capitolato

Fornitura e posa in opera di Impianto di Prima Pioggia in continuo dimensionato con i seguenti dati di progetto: pioggia caduta 0,015 Lt/sec x mq, coefficiente afflusso pari a 1, prodotto in SERIE DICHIARATA codice PPC_____ , superficie mq._____ , volume totale mc.__ , diametro tubazioni DN___ , portata ___ lt./sec., composto da composto da Vasca di Prima Pioggia (Dissabbiatore-Disoleatore) Prefabbricata da Interrare prodotta dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzata in Cemento Armato Vibrato monoblocco, rinforzata con pilastri verticali e puntoni orizzontali in acciaio inox, con pittura elastomerica protettiva antifessurazione Elastocolor delle pareti esterne in calcestruzzo ad alta elasticità permanente ed elevata resistenza chimica, calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento e rete elettrosaldata a maglia quadrata di tipo B450C, corredata di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.
L'Impianto di Prima Pioggia in continuo codice PPC_____ risulta composto da:

  • Vasca di Prima Pioggia (Dissabbiatore-Disoleatore) delle dimensioni esterne di cm.____x____xh____ , a sua volta fornita completa di: foro entrata/uscita; deflettore in acciaio inox AISI 304 in entrata; comparto di dissabbiazione; setto di separazione interna in c.a.v. con foro di passaggio e deflettore in acciaio inox AISI 304 in uscita al dissabbiatore; comparto di disoleazione completo di filtro Refill per coalescenza in telaio in acciaio inox AISI 304 estraibile e lavabile e dispositivo di chiusura automatica del tipo Otturatore a galleggiante interamente realizzato in acciaio inox AISI 304 e conforme  alla norma UNI EN 858-1.


Garanzia di Trattamento:
D.Lgs.152/06 Parte terza, Allegato 5, Tabella 3 "Scarico in Acque Superficiali", purché siano rispettati e garantiti i valori qualitativi e dimensionali di afflusso in entrata al trattamento stesso, limitatamente ai parametri dei solidi sospesi totali e idrocarburi totali.



Visualizza accessori associabili al capitolato

Configura di seguito la voce di capitolato con relativi accessori.

Misure Impianto di Prima Pioggia in continuo

Download Schede Tecniche


Selezionare il codice articolo per accedere alla scheda tecnica del prodotto.

Codice Articolo

Codice
Articolo
Superficie
(mq)
Volume
totale
(mc)
Portata
(lt/sec)
Diam.
tubaz.
(mm)
Vasca di Prima Pioggia Dissabbiatore-Disoleatore
Dimensioni esterne (cm) Peso
(ql)
Peso Lastra di Copertura (ql)
Larghezza Lunghezza Altezza h. 15 cm
(C250)
h. 20 cm
(D400)
PPC100 100 1,2 1,5 125 125 130 100 13,1 6,1 8,1
PPC200 200 1,6 3,0 125 125 130 130 15,9 6,1 8,1
PPC300 300 1,8 4,5 125 125 130 150 17,6 6,1 8,1
PPC600 600 2,6 9,0 160 125 180 150 21,6 8,4 11,2
PPC800 800 3,8 12,0 160 175 180 150 26,7 11,7 15,6

PPC1200 1.200 4,5 18,0 200 180 180 200 53,5 12,1 16,1
PPC1300 1.300 6,0 19,5 200 180 220 200 60,2 14,8 19,7
PPC1500 1.500 7,5 22,5 200 180 270 200 68,7 18,1 24,1
PPC1800 1.800 9,0 27,0 200 180 320 200 77,1 21,5 28,6

PPC2000 2.000 11,0 30,0 200 246 220 250 93,3 20,2 26,9
PPC3000 3.000 13,0 45,0 200 246 270 250 104,5 24,7 33,0
PPC3500 3.500 16,0 52,5 250 246 320 250 115,6 29,3 39,1
PPC4000 4.000 19,0 60,0 250 246 370 250 126,8 33,9 45,2
PPC4500 4.500 21,0 67,5 315 246 420 250 138,0 38,5 51,3
PPC5000 5.000 24,0 75,0 315 246 470 250 154,6 43,1 57,4
PPC6000 6.000 30,0 90,0 315 246 570 250 177,0 52,2 69,7
PPC7000 7.000 32,0 105,0 400 246 620 250 188,2 56,8 * 75,8 *
PPC7500 7.500 35,0 112,0 400 246 670 250 199,3 61,4 * 81,9 *
PPC8000 8.000 40,0 120,0 400 246 770 250 227,1 70,6 * 94,1 *
PPC9000 9.000 42,0 135,0 400 246 820 250 238,3 75,2 * 100,2 *
PPC10000 10.000 45,0 150,0 400 246 870 250 249,5 79,7 * 106,3 *
PPC12500 12.500 57,0 187,5 400 246 1120 250 310,8 102,7 * 136,9 *
PPC15000 15.000 70,0 225,0 400 246 670 + 670 250 199,3 + 199,3 61,4 * + 61,4 * 81,9 * + 81,9 *
PPC17500 17.500 82,0 262,5 400 246 770 + 820 250 227,1 + 238,3 70,6 * + 75,2 * 94,1 * + 100,2 *
PPC20000 20.000 90,0 300,0 400 246 870 + 870 250 249,5 + 249,5 79,7 * + 79,7 * 106,3 * + 106,3 *


* Lastre di copertura divise in due parti - I dati riportati sono indicativi
Si realizzano Prolunghe (Vasche Senza Fondo) per tutti i ns. Manufatti

Per Dimensionamenti con volumi superiori a quelli riportati in tabella contattare il nostro Ufficio Tecnico.
