Impianto di Depurazione Biologico a Biodischi

Impianto di Depurazione Biologico a Biodischi

Prefabbricato in cemento armato - da 100 a 200 A.E. e da 250 a 300 A.E.

Premessa

La Depurazione Biologica a Biodischi è da tempo apprezzata per gli indubbi vantaggi che tale applicazione garantisce e cioè:

• rapido avviamento del processo;
• silenziosità ed assenza di esalazioni sgradevoli;
• consumi contenuti di energia elettrica;
• manutenzione ed assistenza ridotte al minimo;
• minimi ingombri e quindi basso impatto ambientale.

Gli Impianti di Depurazione Biologici a Biodischi consentono quindi il trattamento biologico di acque civili ed industriali con elevato rendimento sia per l'abbattimento del carbonio (BOD) che per i processi di nitrificazione e denitrificazione (azoto).
Nel sistema a Biodischi è la rotazione della struttura che consente di porre la biomassa ed il sottile velo di liquame ad essa aderente a contatto con l’ossigeno atmosferico in modo da permetterne la diffusione e l’utilizzo. I microrganismi costituenti la flora biologica, posti a contatto diretto con i due elementi determinanti per il loro sviluppo (liquame ed aria), assorbono la maggior quantità di materia organica durante la fase di immersione nel liquame e l’ossigeno durante la fase di emersione. Lo strato di flora batterica che aderisce ai dischi, quando raggiunge lo spessore di 4/5 mm., si stacca in fiocchi sedimentabili, che vengono raccolti e concentrati nella successiva fase di sedimentazione finale e da qui sollevati alla fase di digestione primaria.

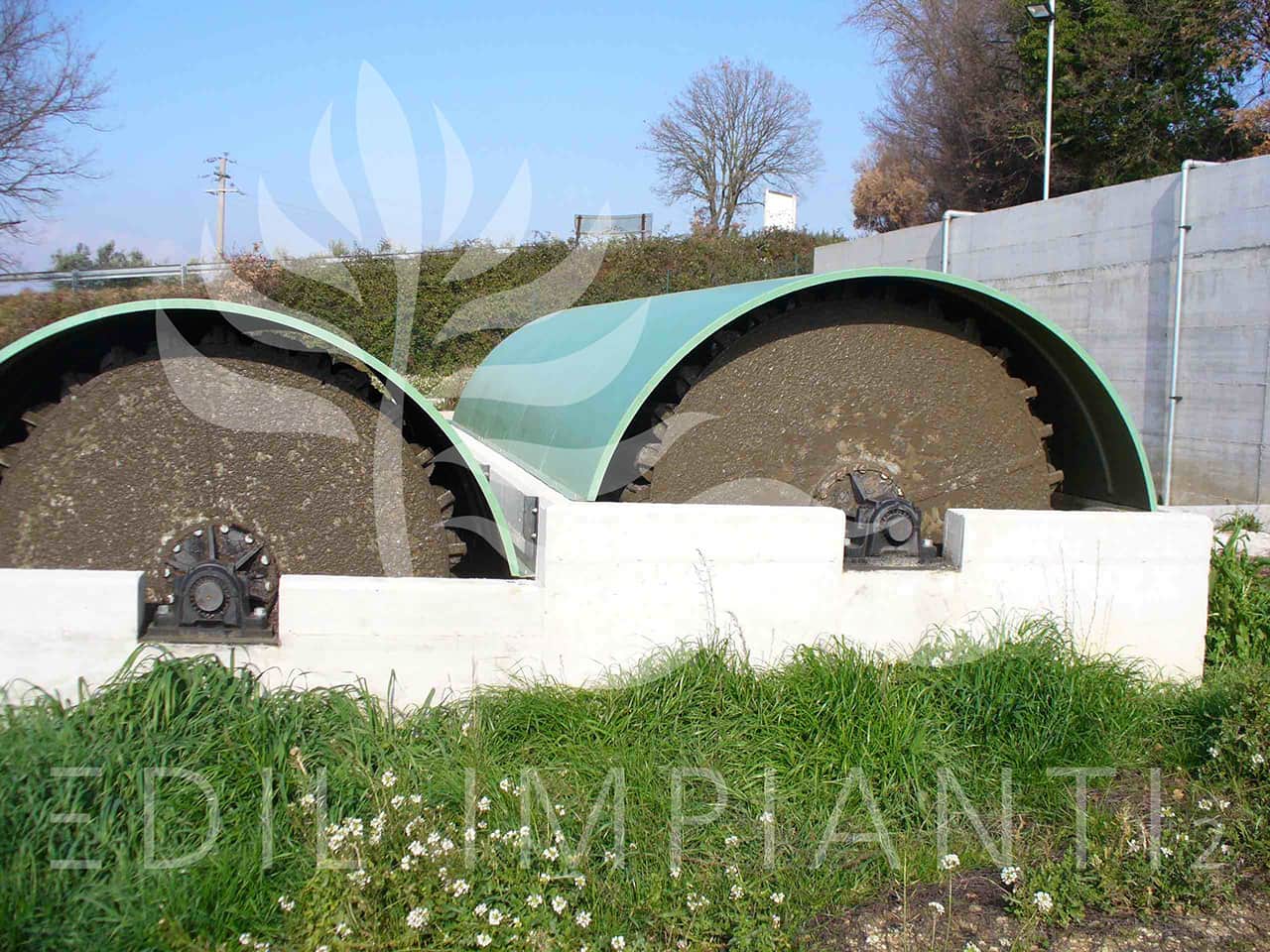

I Biodischi vengono alloggiati in vasche prefabbricate in c.a.v. della Edil Impianti2 e sommersi dai liquami per il 40% del loro diametro. Il Biodisco è realizzato da una serie di rulli composti da un albero su cui sono fissati dei dischi di materiale plastico, in grande numero. L'albero viene fatto ruotare da un motoriduttore ad una velocità compresa da 1 e 6 giri al minuto a seconda dei diametri e del tipo di liquame da trattare.

L'Impianto Biologico a Biodischi è concepito per ridurre al minimo il consumo di energia elettrica e gli interventi di manutenzione.

Caratteristiche e Funzionamento

Sedimentazione primaria Vasca Imhoff
La vasca Imhoff è suddivisa in due comparti, il comparto superiore è denominato Sedimentazione primaria. Tale fase è necessaria a trattenere i corpi solidi sedimentabili per ridurre il carico organico in ingresso al successivo trattamento biologico.

Sollevamento/Accumulo Liquami
In un pozzetto, di adeguate dimensioni, vengono raccolti i liquami ed inviati al trattamento biologico, mediante l'utilizzo di pompe sommerse. L'equalizzazione dei liquami produce come effetto indiretto l'omogeneizzazione delle caratteristiche dei diversi inquinanti.

Ossidazione a Biodisco
Il processo si basa sul trattamento biologico aerobico a biomassa adesa dove il Biodisco viene utilizzato come supporto inerte sul quale si sviluppa la flora batterica.
Questo sistema non è altro che l'applicazione artificiale del processo di autodepurazione naturale (laghi, corsi d'acqua), con la differenza che i batteri nel manufatto (vano di Ossidazione a Biodisco) si trovano in concentrazione maggiore ed in uno spazio ridotto.
Il supporto porta la flora stessa alternativamente a contatto con la materia organica contenuta nel liquame da depurare e con l'ossigeno atmosferico.
I microrganismi costituenti la flora biologica, posti a contatto diretto con i due elementi determinanti per il loro sviluppo e la loro attività, assorbono direttamente la maggior quantità possibile di materia organica durante la fase di immersione nel liquame e l'ossigeno proporzionalmente necessario durante la fase di emersione.

Sedimentazione Finale
La Sedimentazione finale permette la separazione dell'acqua depurata dal fango; l'acqua in superficie defluisce verso l'uscita mediante una canaletta periferica in acciaio inox con stramazzi thompson, mentre il fango sedimentato viene inviato, mediante una pompa sommersa, in testa alla fossa Imhoff come fango di esubero allo smaltimento, previa digestione anaerobica.
I fanghi secondari o biologici sono diversi dai fanghi primari, i quali vengono separati dal liquame grezzo senza subire alcuna trasformazione da parte dei batteri.

Disinfezione Liquami
La fase di Disinfezione liquami ha luogo in una vasca all’interno della quale sono inserite delle lastre per favorire il "percorso a serpentina", che determina a sua volta il rallentamento dei liquami e la miscelazione di quest'ultimi con l'ipoclorito di sodio.
Il tempo che garantisce una buona disinfezione dei liquami è di circa 30/40 minuti.

Digestione Anaerobica Fanghi Vasca Imhoff
I fanghi prodotti vengono convogliati sotto le tramogge della vasca Imhoff e periodicamente estratti dal comparto di Digestione Anaerobica con autobotti, per poi essere smaltiti a norma di legge.

Dimensionamento

Dimensionamento impianti per scarico in conformità ai limiti tabellari imposti dalla tabella 3 allegato 5 Decreto Legislativo 152/06 per scarico in acque superficiali.

Per dimensionamento impianti per scarico in conformità ai limiti tabellari imposti dalla tabella 4 allegato 5 Decreto Legislativo 152/06 contattare il Ns. Ufficio Tecnico.

Campi d'Impiego

L'Impianto Biologico a Biodischi è un sistema di depurazione per il trattamento delle acque reflue, al servizio di case sparse, piccoli centri abitativi, attività turistiche, ristoranti, scuole, ospedali ed altre attività non servite da fognatura.

Applicazioni scarichi civili (ristoranti, campeggi, centri commerciali).

Applicazioni scarichi industriali quali:
- Cantine Enologiche
- Scarichi di cartiera
- Mattatoi
- Reflui industriali a medio carico
- Allevamenti
- Birrifici
- Aziende vinicole
- Industrie di trasformazione/lavorazione frutta e ortaggi.

Impianto di Depurazione Biologico a Biodischi da 100 a 200 A.E.

Impianto di Depurazione Biologico a Biodischi da 100 a 200 A.E.

Download voci di capitolato per PriMus NEXT GENERATION

Voce di Capitolato

Fornitura e posa in opera di Impianto di Depurazione Biologica a Biodischi prodotto in SERIE DICHIARATA modulare da N.___ A.E. mod.BIORUL___AE , composto da Vasche Prefabbricate da Interrare prodotte dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e BS OHSAS 18001, realizzate in cemento armato vibrato monoblocco, rinforzate con pilastri verticali e puntoni orizzontali in acciaio inox, con materiali certificati CE, calcestruzzo in classe di resistenza a compressione C45/55 (RCK>55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento, fibre d'acciaio GREESMIX5 e rete elettrosaldata a maglia quadrata di tipo B450C, corredate di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.

L' Impianto di Depurazione Biologica a Biodischi modulare da N.___ A.E. mod.BIORUL___AE deve essere composto da:
1- Vasca Imhoff (sedimentazione primaria - digestione anaerobica) conforme alle norme UNI EN 12566-1 e UNI EN 12566-3 completa di entrata/uscita, raccordi in pvc con guarnizione in EPDM conformi alla normativa UNI EN 681-2, carter in acciaio inox AISI 304 o similare, sfiati, tramogge interne perfettamente sigillate per la netta separazione dei vani sedimentazione/digestione realizzate in cemento armato GREESMIX5 per garantire una durata prolungata nel tempo, tubo di scarico fanghi completo di valvola di regolazione in pvc PN 10 diam.63mm., staffe di fissaggio tubazioni e collari fermatubi in pvc;
2- Vasca Sollevamento/Accumulo completa di entrata, raccordi in pvc con guarnizione in EPDM conformi alla normativa UNI EN 681-2, n.1 elettropompa sommersa marca Calpeda o similari (avente seguenti caratteristiche tecniche minime: motore induzione a 2 poli, 50 Hz, alimentazione 230/400 V, isolamento classe F, protezione IP X8, potenza 0,55 kW, assorbimento 2.6/1.5 A, Q= 12 mc/h - H= 6 mt, girante arretrata a vortice), tubazione di mandata in pvc PN16 diam.63 mm., raccordi speciali, valvole di regolazione della portata di alimentazione del vano ossidatore, staffe di fissaggio tubazioni e collari fermatubi in pvc, adeguamento al quadro elettrico generale per il controllo dell'elettropompa sommersa con accensione temporizzata giornaliera regolabile, comandi per la gestione manuale del sistema, spie di stato e predisposizione per segnalazione remota dell'allarme, segnalazione ottico acustica;
3- Vasca di Ossidazione a Biodisco completa di n.2 piastre in acciaio di grosso spessore per ancoraggio cuscinetti biodisco, n.___ finestre in plexiglass complete di guide di fissaggio/scorrimento in acciaio inox dimensioni cm.60x30, n.2 finestre in plexiglass complete di guide di fissaggio/scorrimento in acciaio inox dimensioni cm.120x60, n.2 manicotti incollaggio in pvc diam. 110, n.1 biodisco con diametro di cm.195, lunghezza pacco dischetti cm. ___, lunghezza interasse cuscinetti cm.___, superficie utile mq.___, completo di motoriduttore da Kw.____, con velocità di uscita di 1,7 giri/min., n.2 cuscinetti SKF a sfera tipo adattatore oscillante, n.1 albero centrale in acciaio al carbonio di grosso spessore ST-52 certificato, piastre con guide di inserimento alberini in acciaio zincato a caldo, alberini in acciaio inox con relative piastre filettate in pvc, dischetti in polipropilene AD con diametro di mm.170, adeguamento al quadro elettrico generale per il controllo del motoriduttore con accensione temporizzata giornaliera regolabile, comandi per la gestione manuale del sistema, spie di stato e predisposizione per segnalazione remota dell'allarme, segnalazione ottico acustica;
4- Vasca Sedimentazione Fanghi (Dortmund) completa di n.1 elettropompa sommersa marca Calpeda o similari (avente seguenti caratteristiche tecniche minime: motore induzione a 2 poli, 50 Hz, alimentazione 230/400 V, isolamento classe F, protezione IP X8, potenza 0,55 kW, assorbimento 2.6/1.5 A, Q= 12 mc/h - H= 6 mt, girante arretrata a vortice), tubazione di mandata in pvc PN16, raccordi speciali, valvole di regolazione, adeguamento al quadro elettrico generale per il controllo dell'elettropompa sommersa con accensione temporizzata giornaliera regolabile, comandi per la gestione manuale del sistema, spie di stato e predisposizione per segnalazione remota dell'allarme, segnalazione ottico acustica, cilindro deflettore in pvc diam.400 completo di staffe di sostegno in acciaio inox, canaletta stramazzo tipo Thomson completa di staffe di regolazione e supporto, interamente realizzata in acciaio inox AISI 304;
5- Vasca Disinfezione Liquami realizzata con manufatto in c.a.v. delle completa di setti in c.a.v., entrata e uscita, raccordi in pvc con guarnizione in EPDM conformi alla normativa UNI EN 681-2; kit dosaggio composto da n.1 pompa dosatrice elettronica a membrana marca Doseuro o similare avente caratteristiche tecniche come da relazione tecnica ed adeguamento al quadro elettrico generale per il controllo della pompa dosatrice con accensione temporizzata giornaliera regolabile, comandi per la gestione manuale del sistema, spie di stato e predisposizione per segnalazione remota dell'allarme, segnalazione ottico acustica; serbatoio cilindrico autoportante in polietilene avente capacità minima pari a 200 lt. e sistema di aspirazione su asta completo di filtro terminale. L'Impianto di Depurazione Biologica a Biodischi deve essere dotato di n.1 quadro elettrico per il controllo delle varie utenze, completo di armadio stradale delle dimensioni esterne di cm.54x140x30 in vetroresina, dotato di flangia per il fissaggio a terra, piastra di fondo e serratura con chiave.

Garanzia di Trattamento:
D.Lgs 152/06 Parte terza, Allegato 5, Tabella 3 "Scarico in Acque Superficiali", purchè siano rispettati e garantiti i valori qualitativi e dimensionali di afflusso in entrata al trattamento stesso.

Misure Impianto di Depurazione Biologico a Biodischi da 100 a 200 A.E.

Caratteristiche Dimensionali Impianto

Codice
Articolo
Numero
A. E.
Dotazione
Idrica
Lt/AE/g
Portata
Idraulica
giornaliera
Qg mc/g
Portata
Idraulica di
punta
Qp mc/h
Carico
organico
procapite
BOD5
gr/AE/g
Carico
organico
giornaliero
Kg BOD5/g
Superficie
utile mq
Carico organico
superficiale
Co grBOD5/mq/g
(circa)
BIORUL100AE 100 200 20,0 1,67 60 6,00 967 8
BIORUL150AE 150 200 30,0 2,50 60 9,00 1.106 8
BIORUL200AE 200 200 40,0 3,33 60 12,00 1.475 8


Dimensionamenti

Codice Articolo Vasca Imhoff
(vasca + cop.)
Sollevamento/Accumulo
(vasca + cop.)
Ossidazione a Biodisco
(vasca + cop.)
Sedimentazione Fanghi
(vasca + cop.)
Disinfezione Liquami
(vasca + cop.)
BIORUL100AE cm. 246x470xH250+20
ql. 160,2 + 57,4
cm. 175x180xH250+20
ql. 51,4 + 15,6
cm. 246x220xH250+10
ql. 80,2 + 13,4
cm. 180x180xH200+20
ql. 53,5 + 16,1
cm. 125x130xH200+20
ql. 30,9 + 8,1
BIORUL150AE cm. 246x620xH250+20
ql. 200,0 + 75,8*
cm. 246x220xH250+20
ql. 80,2 + 26,9
cm. 246x270xH250+10
ql. 91,4 + 16,5
cm. 246x220xH250+20
ql. 90,1 + 26,9
cm. 125x130xH250+20
ql. 37,3 + 8,1
BIORUL200AE cm. 246x670xH250+20
ql. 213,2 + 81,9*
cm. 246x220xH250+20
ql. 80,2 + 26,9
cm. 246x320xH250+10
ql. 102,5 + 19,6
cm. 246x220xH250+20
ql. 90,1 + 26,9
cm. 125x130xH250+20
ql. 37,3 + 8,1


* Lastre di copertura divise in due parti - I dati riportati sono indicativi
SI REALIZZANO PROLUNGHE (VASCA SENZA FONDO) PER TUTTI I NS. MANUFATTI

Impianto di Depurazione Biologico a Biodischi da 250 a 300 A.E.

Impianto di Depurazione Biologico a Biodischi da 250 a 300 A.E.

Download voci di capitolato per PriMus NEXT GENERATION

Voce di Capitolato

Fornitura e posa in opera di Impianto di Depurazione Biologica a Biodischi prodotto in SERIE DICHIARATA modulare da N.___ A.E. mod.BIORUL___AE, composto da Vasche Prefabbricate da Interrare prodotte dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e BS OHSAS 18001, realizzate in cemento armato vibrato monoblocco, rinforzate con pilastri verticali e puntoni orizzontali in acciaio inox, con materiali certificati CE, calcestruzzo in classe di resistenza a compressione C45/55 (RCK>55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento, fibre d'acciaio GREESMIX5 e rete elettrosaldata a maglia quadrata di tipo B450C, corredate di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.

L' Impianto di Depurazione Biologica a Biodischi modulare da N.___ A.E. mod.BIORUL___AE deve essere composto da:
1- Vasca Sollevamento/Accumulo completa di entrata, raccordi in pvc con guarnizione in EPDM conformi alla normativa UNI EN 681-2; n.1 elettropompa sommersa marca Calpeda o similari (avente seguenti caratteristiche tecniche minime: motore induzione a 2 poli, 50 Hz, alimentazione 230/400 V, isolamento classe F, protezione IP X8, potenza 0,55 kW, assorbimento 2.6/1.5 A, Q= 12 mc/h - H= 6 mt, girante arretrata a vortice), tubazione di mandata in pvc PN16 diam.63 mm., raccordi speciali, valvole di regolazione della portata di alimentazione del vano ossidatore, staffe di fissaggio tubazioni e collari fermatubi in pvc, adeguamento al quadro elettrico generale per il controllo dell'elettropompa sommersa con accensione temporizzata giornaliera regolabile, comandi per la gestione manuale del sistema, spie di stato e predisposizione per segnalazione remota dell'allarme, segnalazione ottico acustica; con Filtrococlea Verticale per la Grigliatura Meccanica in acciaio inox con coclea al carbonio di grosso spessore, diametro fori 3 mm., potenza 0,75 Kw, completa di piede di accoppiamento, staffa di sostegno ed adeguamento al quadro elettrico generale per il controllo della Filtro-coclea con accensione temporizzata giornaliera regolabile, comandi per la gestione manuale del sistema, spie di stato e predisposizione per segnalazione remota dell'allarme, segnalazione ottico acustica;
2- Vasca Denitrificazione Liquami completa di n.1 miscelatore sommerso da 1,10 Kw, completo di elica in acciaio inox, asta di sostegno e regolazione in acciaio inox AISI 304, staffa di fissaggio asta in acciaio zincato a caldo per fissaggio a parete, tubo di ricircolo fanghi completo di valvola di regolazione in pvc PN 10 diam.63 mm., staffe di fissaggio tubazioni, collari fermatubi in pvc ed adeguamento al quadro elettrico generale per il controllo del miscelatore sommerso con accensione temporizzata giornaliera regolabile, comandi per la gestione manuale del sistema, spie di stato e predisposizione per segnalazione remota dell'allarme, segnalazione ottico acustica;
3- Vasca di Ossidazione a Biodisco completa di n.2 piastre in acciaio di grosso spessore per ancoraggio cuscinetti biodisco, n.___ finestre in plexiglass complete di guide di fissaggio/scorrimento in acciaio inox dimensioni cm.60x30, n.2 finestre in plexiglass complete di guide di fissaggio/scorrimento in acciaio inox dimensioni cm.120x60, n.2 manicotti incollaggio in pvc diam.110, n.1 biodisco con diametro di cm.195, lunghezza pacco dischetti cm. ___, lunghezza interasse cuscinetti cm.___, superficie utile mq.___, completo di motoriduttore da Kw.____, con velocità di uscita di 1,7 giri/min., n.2 cuscinetti SKF a sfera tipo adattatore oscillante, n.1 albero centrale in acciaio al carbonio di grosso spessore ST-52 certificato, piastre con guide di inserimento alberini in acciaio zincato a caldo, alberini in acciaio inox con relative piastre filettate in pvc, dischetti in polipropilene AD con diametro di mm.170, adeguamento al quadro elettrico generale per il controllo del motoriduttore con accensione temporizzata giornaliera regolabile, comandi per la gestione manuale del sistema, spie di stato e predisposizione per segnalazione remota dell'allarme, segnalazione ottico acustica;
4- Vasca Sedimentazione Fanghi (Dortmund) completa di n.1 elettropompa sommersa marca Calpeda o similari (avente seguenti caratteristiche tecniche minime: motore induzione a 2 poli, 50 Hz, alimentazione 230/400 V, isolamento classe F, protezione IP X8, potenza 0,55 kW, assorbimento 2.6/1.5 A, Q= 12 mc/h - H= 6 mt, girante arretrata a vortice), tubazione di mandata in pvc PN16, raccordi speciali, valvole di regolazione, adeguamento al quadro elettrico generale per il controllo dell'elettropompa sommersa con accensione temporizzata giornaliera regolabile, comandi per la gestione manuale del sistema, spie di stato e predisposizione per segnalazione remota dell'allarme, segnalazione ottico acustica, cilindro deflettore in pvc diam.400 completo di staffe di sostegno in acciaio inox, canaletta stramazzo tipo Thomson completa di staffe di regolazione e supporto, interamente realizzata in acciaio inox AISI 304;
5- Vasca Disinfezione Liquami realizzata con manufatto in c.a.v. completa di setti in c.a.v., entrata e uscita, raccordi in pvc con guarnizione in EPDM conformi alla normativa UNI EN 681-2; kit dosaggio composto da n.1 pompa dosatrice elettronica a membrana marca Doseuro o similare avente caratteristiche tecniche come da relazione tecnica ed adeguamento al quadro elettrico generale per il controllo della pompa dosatrice con accensione temporizzata giornaliera regolabile, comandi per la gestione manuale del sistema, spie di stato e predisposizione per segnalazione remota dell'allarme, segnalazione ottico acustica; serbatoio cilindrico autoportante in polietilene avente capacità minima pari a 200 lt. e sistema di aspirazione su asta completo di filtro terminale.
6- Vasca Digestione Aerobica (accumulo fanghi) completa di entrata e uscita, eventuali raccordi in pvc con guarnizione in EPDM conformi alla normativa UNI EN 681-2, valvola di regolazione in pvc PN 10 diam.63 mm., staffe di fissaggio tubazioni, collari fermatubi in pvc, diffusori porosi a microbolle autopulenti con membrana in EPDM, calate e collettore distribuzione aria realizzate in acciaio inox AISI 304 complete di valvola di regolazione portata su ogni singola calata;
7- Vano Tecnico realizzato con manufatto in c.a.v. delle dimensioni di cm.125x110xh130 completo di porta anteriore realizzata in alluminio satinato con serratura standard completa di griglie al fine di garantire una aerazione interna minima, n.1 quadro elettrico per il controllo delle varie utenze.

Garanzia di Trattamento:
D.Lgs 152/06 Parte terza, Allegato 5, Tabella 3 "Scarico in Acque Superficiali", purchè siano rispettati e garantiti i valori qualitativi e dimensionali di afflusso in entrata al trattamento stesso.

Misure Impianto di Depurazione Biologico a Biodischi da 250 a 300 A.E.

Caratteristiche Dimensionali Impianto

Codice
Articolo
Numero
A. E.
Dotazione
Idrica
Lt/AE/g
Portata
Idraulica
giornaliera
Qg mc/g
Portata
Idraulica
di punta
Qp mc/h
Carico
organico
procapite
BOD5 gr/AE/g
Carico
organico
giornaliero
Kg BOD5/g
Superficie
utile mq
Carico organico
superficiale
Co grBOD5/mq/g
(circa)
BIORUL250AE 250 200 50,00 4,17 60 15,00 1.700 8
BIORUL300AE 300 200 60,00 5,00 60 18,00 2.261 8


Dimensionamenti

Codice Articolo Sollevamento/Accumulo
(vasca + cop.)
Denitrificazione Liquami
(vasca + cop.)
Ossidazione a Biodisco
(vasca + cop.)
Sedimentazione
Fanghi (Dortmund)
(vasca + cop.)
Disinfezione Liquami
(vasca + cop.)
Digestione Aerobica
(vasca + cop.)
Vano Tecnico
BIORUL250AE 246x220xH250+20
ql. 80,2 + 26,9
246x220xH250+10
ql. 80,2 + 13,4
246x370xH250+10
ql. 113,7 + 22,6
246x220xH250+20
ql. 90,1 + 26,9
125x180xH250+20
ql. 46,5 + 11,2
246x370xH250+20
ql. 113,7 + 45,2
125x110xH130
ql. 15,9
BIORUL300AE 246x270xH250+20
ql. 91,4 + 33,0
246x270xH250+10
ql. 91,4 + 16,5
246x470xH250+10
ql. 141,5 + 28,7
246x270xH250+20
ql. 103,0 + 33,0
125x180xH250+20
ql. 46,5 + 11,2
246x420xH250+20
ql. 124,9 + 51,3
125x110xH130
ql. 15,9


I dati riportati sono indicativi
SI REALIZZANO PROLUNGHE (VASCA SENZA FONDO) PER TUTTI I NS. MANUFATTI
