Trivalente Percolatore Aerobico

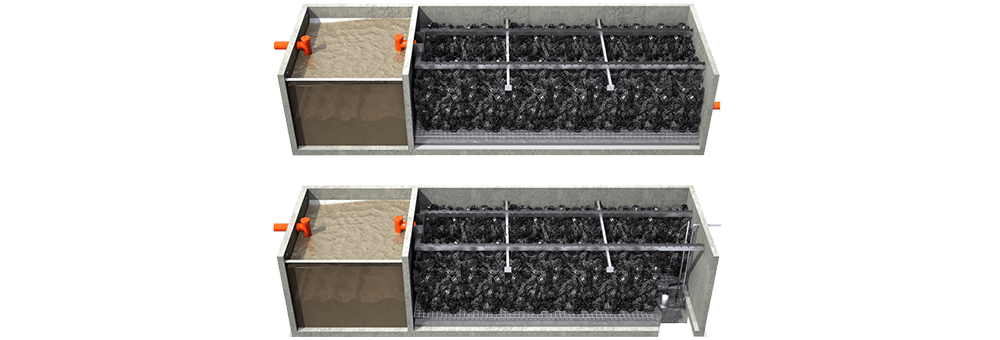

Trivalente Percolatore Aerobico (Fossa Imhoff + Filtro Percolatore Aerobico)

Tipo C (Emilia Romagna - Umbria) - Tipo F/R (Altre Regioni)
in cemento prefabbricato

completo di materiale filtrante in polipropilene tipo BIO-EDIL

Caratteristiche e Funzionamento

Il Trivalente Percolatore Aerobico (Imhoff + Filtro Percolatore Aerobico) è un sistema compatto ideato per facilitare le opere di scavo, posa e allacciamento, per il trattamento delle acque reflue domestiche derivanti da insediamenti, installazioni ed edifici isolati con recapito diverso dalla rete fognaria, da utilizzarsi di norma a valle del Degrassatore Statico, Desaponatore/Separatore di Schiume in cemento. II processo depurativo per questo tipo di trattamento naturale delle acque reflue avviene tramite l’azione combinata di chiarificazione del liquame (sedimentazione primaria e digestione dei fanghi) che si svolge nella prima fase (Vasca Imhoff) e di degradazione della sostanza organica che si svolge nella seconda fase (Filtro Percolatore Aerobico) tramite l’azione di colonie batteriche che si sviluppano sotto forma di pellicole su idonei supporti (materiale filtrante in polipropilene tipo BIO-EDIL). È un sistema tecnologico senza consumo energetico.

Download Schemi Tecnici .pdf .dwg editabili

Download voci di capitolato per PriMus NEXT GENERATION

Voce di Capitolato

MODELLO TIPO "C" (Emilia Romagna - Umbria)
Fornitura e posa in opera di Trivalente Percolatore Aerobico tipo "C" marcato CE da organo notificato esterno N. 0407, Regione Emilia Romagna/Umbria prodotto in SERIE DICHIARATA, mod.TRAEC____ da N.____A.E., conforme alle norme UNI EN 12566-1 e UNI EN 12566-3, costituito da: Vasca Imhoff marcata CE dimensionata con lt.250 x A.E. e Filtro Percolatore Aerobico tipo "C" marcato CE con uscita bassa con massa filtrante calcolata con la formula S=N/H²(mc.0,66xA.E.), accessori a richiesta: fornitura e montaggio di elettropompa sommersa monofase per uscita alta da installarsi all'interno del Filtro Percolatore Aerobico; Vasca Imhoff di dimensioni minori (la metà o 1/3 di quella iniziale) o vasca a 2/3 scomparti da installarsi dopo il Filtro Percolatore Aerobico.
Il Trivalente Percolatore Aerobico tipo "C" marcato CE viene prodotto dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e BS OHSAS 18001, realizzato in cemento armato vibrato monoblocco, rinforzato con pilastri verticali e puntoni orizzontali in acciaio inox, con materiali certificati CE, calcestruzzo in classe di resistenza a compressione C45/55 (RCK>55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento, fibre d'acciaio GREESMIX5 e rete elettrosaldata a maglia quadrata di tipo B450C, corredato di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.

Il Trivalente Percolatore Aerobico tipo "C" marcato CE mod.TRAEC____ da N.____A.E. deve essere costituito da:
- comparto Vasca Imhoff marcata CE dimensionata con lt.250 x A.E., completa di: fori di ingresso/uscita, raccordi in pvc con guarnizione in gomma elastomerica sigillati ermeticamente e posizionati nel comparto di sedimentazione, deflettore in acciaio inox AISI 304, sfiati, tramogge interne realizzate in cemento armato fibrorinforzato per evitare rotture durante le operazioni di manutenzione, garantire una durata prolungata nel tempo ed essere perfettamente sigillate per la netta separazione dei vani sedimentazione/digestione;
- comparto Filtro Percolatore Aerobico tipo "C" marcato CE con uscita bassa con massa filtrante calcolata con la formula S=N/H²(mc.0,66xA.E.), completo di: fori di entrata/uscita, raccordi in pvc, impronta sfiati, canale di distribuzione in pvc, griglia interna per il sostegno del materiale filtrante, materiale filtrante in polipropilene tipo BIO-EDIL.

Il Trivalente Percolatore Aerobico tipo "C" marcato CE deve avere le pareti esterne trattate con prodotti impermeabilizzanti idonei.


MODELLO TIPO "F/R"
Fornitura e posa in opera di Trivalente Percolatore Aerobico tipo "F/R" prodotto in SERIE DICHIARATA, mod.TRAER____ da N.____A.E., costituito da: Vasca Imhoff dimensionata con lt.150 x A.E. e Filtro Percolatore Aerobico tipo "F/R" con uscita bassa con massa filtrante calcolata con mc.0,30/0,20 x A.E., accessori a richiesta: fornitura e montaggio di elettropompa sommersa monofase per uscita alta da installarsi all'interno del Filtro Percolatore Aerobico; Vasca Imhoff di dimensioni minori (la metà o 1/3 di quella iniziale) o vasca a 2/3 scomparti da installarsi dopo il Filtro Percolatore Aerobico.
Il Trivalente Percolatore Aerobico tipo "F/R" viene viene prodotto dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e BS OHSAS 18001, realizzato in cemento armato vibrato monoblocco, rinforzato con pilastri verticali e puntoni orizzontali in acciaio inox, con materiali certificati CE, calcestruzzo in classe di resistenza a compressione C45/55 (RCK>55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento, fibre d'acciaio GREESMIX5 e rete elettrosaldata a maglia quadrata di tipo B450C, corredato di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.

Il Trivalente Percolatore Aerobico tipo "F/R" mod.TRAER____ da N.____A.E. deve essere costituito da:
- comparto Vasca Imhoff dimensionata con lt.150 x A.E., completa di: fori di ingresso/uscita, raccordi in pvc con guarnizione in gomma elastomerica sigillati ermeticamente e posizionati nel comparto di sedimentazione, deflettore in acciaio inox AISI 304, sfiati, tramogge interne realizzate in cemento armato fibrorinforzato per evitare rotture durante le operazioni di manutenzione, garantire una durata prolungata nel tempo ed essere perfettamente sigillate per la netta separazione dei vani sedimentazione/digestione;
- comparto Filtro Percolatore Aerobico tipo "F/R" con uscita bassa con massa filtrante calcolata con mc.0,30/0,20 x A.E., completo di: fori di entrata/uscita, raccordi in pvc, impronta sfiati, canale di distribuzione in pvc, griglia interna per il sostegno del materiale filtrante, materiale filtrante in polipropilene tipo BIO-EDIL.

Il Trivalente Percolatore Aerobico tipo "F/R" deve avere le pareti esterne trattate con prodotti impermeabilizzanti idonei.

Normativa

D.L. 152/06 e delibera giunta regionale Emilia Romagna 1053/2003 Scarico di acque reflue domestiche non recapitanti nella pubblica fognatura, scarico in acque superficiali.

Trivalente Percolatore Aerobico

Materiale riempimento Bioedil

Caratteristiche del materiale filtrante

ModelloBIO-EDIL
Materiale polipropilene isotattico nero
Forma circolare
Dimensione170 mm
Superficie specifica ca 120 m²/m³
Indice di vuoto ca 95%
Peso a secco ca 38 kg/m³
Metodo di riempimento alla rinfusa
Granulometria ca 20 cm

Trivalente Percolatore Aerobico

Campi d'Impiego

Impianti civili, macelli, salumifici, cantine vinicole, caseifici, industrie alimentari, industrie conserviere, pastifici, prodotti dolciari, industrie ittiche, lavanderie e tintorie, civile abitazione, condomini, ristoranti, alberghi, ospedali, comunità, mense, catering, scuole, bar, campeggi, stabilimenti balneari, autogrill, centri produzione pasti.

Dimensionamento

DIMENSIONAMENTO PER IL CALCOLO DEGLI ABITANTI EQUIVALENTI
Dimensionamento Degrassatore Vasche Imhoff, calcolo ABITANTE EQUIVALENTE.
Nelle abitazioni come nelle attività produttive o di servizio, sarebbe necessario valutare l'effettiva produzione di liquame
da smaltire per dimensionare correttamente le vasche Imhoff. Essendo praticamente impossibile, si
deve fare riferimento al numero di Abitanti Equivalenti (A. E.) unità di misura standardizzata, che si può determinare
nel seguente modo:
Dimensionamento Degrassatore Vasche Imhoff in cemento per:
- CASA DI CIVILE ABITAZIONE - conteggio dei posti letto:
1 A. E. per camere da letto con superficie fino a 13,90 mq
2 A. E. per camere da letto con superficie superiore a 14 mq
Dimensionamento Degrassatore Vasche Imhoff in cemento per:
- ALBERGO O COMPLESSO RICETTIVO - come per le case di civile abitazione;
aggiungere 1 A. E. ogni qual volta la superficie di una stanza aumenta di 6 mq oltre i 14 mq;
per le case di vacanza o situazioni particolari in cui l'utilizzo stagionale consente forti densità abitative è
opportuno riferirsi alla potenzialità massima effettiva prevedibile.
Dimensionamento Degrassatore Vasche Imhoff in cemento per:
- FABBRICHE O LABORATORI ARTIGIANI
1 A. E. ogni 2 dipendenti, fissi o stagionali, durante la massima attività.
Dimensionamento Degrassatore Vasche Imhoff in cemento per:
- DITTE, UFFICI COMMERCIALI, NEGOZI
1 A. E. ogni 3 dipendenti, fissi o stagionali, durante la massima attività.
Dimensionamento Degrassatore Vasche Imhoff in cemento per:
- RISTORANTI E TRATTORIE - per il calcolo degli abitanti equivalenti è necessario quantificare la massima
capacità ricettiva delle sale da pranzo considerando che una persona occupa circa 1,20 mq;
al numero dei clienti si somma il personale dipendente;
1 a. e. ogni 3 persone così risultanti.
Dimensionamento Degrassatore Vasche Imhoff in cemento per:
- BAR CIRCOLI E CLUB - come al punto precedente ma calcolando 1 A. E. ogni 7 persone.
Dimensionamento Degrassatore Vasche Imhoff in cemento per:
- CINEMA STADI TEATRI - ad ogni trenta utenti corrisponde 1 A. E.
Dimensionamento Degrassatore Vasche Imhoff in cemento per:
- SCUOLE PALESTRE- ad ogni 10 frequentanti calcolati sulla massima potenzialità corrisponde 1 A. E.
Casi particolari dovranno essere valutati di volta in volta (contattare il nostro ufficio tecnico).
Nota.
Dopo aver calcolato il numero di Abitanti Equivalenti, è necessario informarsi presso gli organi competenti
locali (A.R.P.A, Provincia, HERA), per determinare il tipo di impianto da installare.
La dotazione idrica da calcolare può variare da Lt. 100 a Lt. 250 per ogni Abitante Equivalente, in base ai
regolamenti locali ed al tipo di attività.

Misure Trivalente Percolatore Aerobico Tipo "C"

Regione Emilia Romagna - Umbria

Download


Selezionare il codice articolo per accedere alla scheda tecnica del prodotto.

Codice Articolo

Selezionare il codice articolo delle "Vasche Imhoff da installare a valle" per accedere alla scheda tecnica del prodotto.

Codice Articolo Vasche Imhoff

Vasca imhoff dimensionata con lt. 250 per A.E.

Filtro dimensionato con massa filtrante calcolata con la formula s=n/h² (mc.0,66 x A.E.)


CodIce
Articolo
Numero
A.E.
Capacità Imhoff
(lt)
Filtro Percolatore
Aerobico
Dimensioni esterne
Trivalente Aerobico (cm)
Peso
Vasca


(Ql)
Peso Lastra di Copertura (Ql)
Camera
Sedim.
Camera
Digest.
Sup. filtro
(mq)
Alt. max
(mt)
Vol. utile
(mc)
A
Largh.
B
Lung.
H
Altezza
h. 10 cm
B125
h. 15 cm
C250
h. 20 cm
D400
TRAEC01 4-5 250 1.000 2,23 1,50 3,35 180 220 200 65 7 12 15
TRAEC02 6 300 1.200 2,67 1,50 4,01 180 270 200 73 12 18 24
TRAEC03 7 350 1.400 3,11 1,50 4,66 180 320 200 83 14 21 28
TRAEC03A 8 400 1.600 3,56 1,50 5,34 180 370 200 92 16 25 33
TRAEC04A ** 10 500 2.000 4,45 1,50 6,68 180 420 200 102 18 28 37
TRAEC04B ** 12 600 2.400 5,33 1,50 8,00 180 470 200 110 21 31 42
TRAEC05A ** 13 650 2.600 5,78 1,50 8,67 180 520 200 121 23 34 46
TRAEC05B 14 - 15 750 3.000 6,67 1,50 10,00 180 570 200 130 25 38 50

TRAEC06 14 - 15 750 3.000 6,67 1,50 10,00 246 420 200 130 25 38 50
TRAEC07 16-17 850 3.400 7,56 1,50 11,34 246 470 200 146 28 43 57
TRAEC08 18-19 950 3.800 8,45 1,50 12,68 246 520 200 157 31 47 63
TRAEC09 20 1.000 4.000 8,88 1,50 13,32 246 570 200 164 34 52 69
TRAEC10 21-22 1.100 4.400 9,78 1,50 14,67 246 620 200 178 37 * 56 * 75 *
TRAEC11 23 1.150 4.600 10,22 1,50 15,33 246 670 200 190 40 * 61 * 81 *
TRAEC12 24-26 1.300 5.200 11,56 1,50 17,34 246 720 200 203 43 * 65 * 87 *
TRAEC13 27-28 1.400 5.600 12,44 1,50 18,66 246 770 200 218 46 * 70 * 93 *
TRAEC14 29-30 1.500 6.000 13,34 1,50 20,01 246 820 200 230 50 * 74 * 99 *
TRAEC15 31-32 1.600 6.400 14,22 1,50 21,33 246 870 200 240 52 * 79 * 105 *
TRAEC16 33-34 1.700 6.800 15,11 1,50 22,67 246 920 200 251 55 * 83 * 111 *
TRAEC17 35 1.750 7.000 15,55 1,50 23,32 246 970 200 265 58 * 88 * 117 *
TRAEC18 36-37 1.850 7.400 16,44 1,50 24,66 246 1020 200 276 62 * 92 * 123 *
TRAEC19 38-40 2.000 8.000 17,77 1,50 26,65 246 1070 200 284 64 * 97 * 129 *
TRAEC20 42-45 2.250 9.000 20,00 1,50 30,00 246 1120 200 300 67 * 101 * 135 *


Vasche Imhoff da installare a valle del Filtro Percolatore Aerobico di dimensioni minori

(la metà o 1/3 di quella iniziale)


Codice
Articolo
Imhoff con
lt.250 x A.E.
Volume Utile
(Sed.+Dig.)(lt)
Dimensioni esterne
Vasca Imhoff (cm)
Peso
Vasca
(Ql)
Peso Lastra di Copertura (Ql)
A Larg. B Lung. H Altezza h. 10 cm B125 h. 15 cm C250 h. 20 cm D400
IMHOFF1000 2-3 750 125 130 100 16 4 6 8
IMHOFF1400 4 1.100 125 130 130 20 4 6 8

IMHOFF1700 5 1.300 125 130 150 22 4 6 8
IMHOFF2500 8-9 2.250 125 180 150 27 5 8 11
IMHOFF3500 10-11 2.800 175 180 150 42 8 12 15
IMHOFF4900A 12-16 4.000 180 240 150 51 11 15 21
IMHOFF6500 18-20 5.000 180 300 150 60 13 19 26

IMHOFF4900 12-16 4.000 175 180 200 52 8 12 15
IMHOFF6400A 18-20 5.000 180 220 200 62 10 15 19
IMHOFF7900A 23-25 6.400 180 270 200 69 12 18 24
IMHOFF9000 28-30-32 8.000 180 320 200 79 14 21 28


** I modelli contrassegnati si possono produrre su richiesta anche con larghezza 246 cm.

* Lastre di copertura divise in due parti - I dati riportati sono indicativi
Si realizzano Prolunghe (Vasca Senza Fondo) per tutti i ns. Manufatti

Misure Trivalente Percolatore Aerobico Tipo "FR"

Download


Selezionare il codice articolo per accedere alla scheda tecnica del prodotto.

Codice Articolo

Vasca Imhoff dimensionata con lt. 150 Per A.E.

Filtro dimensionato con massa filtrante di mc.0,30/0,20 x A.E.


Codice
Articolo
Numero
A.E.
Capacità
Imhoff (lt)
Capacità
Filtro
Aerobico (lt)
Volume
Totale (lt)
Dimensioni esterne
Trivalente Aerobico (cm)
Peso
Vasca (Ql)
Peso
Lastra di Copertura (Ql)
A Larg. B Lung. H Altezza h 10 cm B125 h 15 cm C250 h 20 cm D400
TRAER01 5-10 1.500 2.000 4.900 180 240 150 55 10 16 21
TRAER02 12-15 2.250 3.600 6.000 180 300 150 60 13 20 26

TRAER03 12-15 2.250 3.600 6.000 180 220 200 65 7 12 15
TRAER04 13-17 2.550 3.900 7.500 180 270 200 73 12 18 24
TRAER05A 18-23 3.450 5.400 10.500 180 370 200 92 16 25 33
TRAER06A 20-27 4.050 6.000 12.000 180 420 200 102 18 28 37
TRAER06B 24-30 4.500 6.200 13.500 180 470 200 110 21 31 42
TRAER07A 26-33 4.950 7.800 15.000 180 520 200 121 23 34 46
TRAER07B 35-40 6.000 8.000 16.500 180 570 200 130 25 38 50

TRAER08 29-38 5.700 8.700 16.700 246 420 200 130 25 38 50
TRAER09 33-43 6.450 9.900 18.800 246 470 200 146 28 43 57
TRAER10 37-48 7.200 11.100 20.900 246 520 200 157 31 47 63
TRAER11 43-50 7.500 12.900 23.000 246 570 200 164 34 52 69
TRAER12 45-58 8.700 13.500 26.000 246 620 200 178 37 * 56 * 75 *
TRAER13 50-62 9.300 15.000 28.000 246 670 200 190 40 * 61 * 81 *
TRAER14 52-68 10.200 15.600 30.000 246 720 200 203 43 * 65 * 87 *
TRAER15 58-70 10.500 17.400 32.000 246 770 200 218 46 * 70 * 93 *
TRAER16 60-78 11.700 18.000 34.000 246 820 200 230 50 * 74 * 99 *
TRAER17 66-85 12.750 19.800 36.000 246 870 200 240 52 * 79 * 105 *
TRAER18 68-88 13.200 20.400 38.000 246 920 200 251 55 * 83 * 111 *
TRAER18A 75-90 13.500 22.000 40.000 246 970 200 65 58 * 88 * 117 *
TRAER19 77-95 14.250 23.100 42.000 246 1020 200 276 62 * 92 * 123 *
TRAER20 81-105 15.750 24.300 44.000 246 1070 200 284 64 * 97 * 129 *
TRAER21 85-120 18.000 25.500 46.000 246 1120 200 300 67 * 101 * 135 *


* Lastre di copertura divise in due parti - I dati riportati sono indicativi
Si realizzano Prolunghe (Vasca Senza Fondo) per tutti i ns. Manufatti
