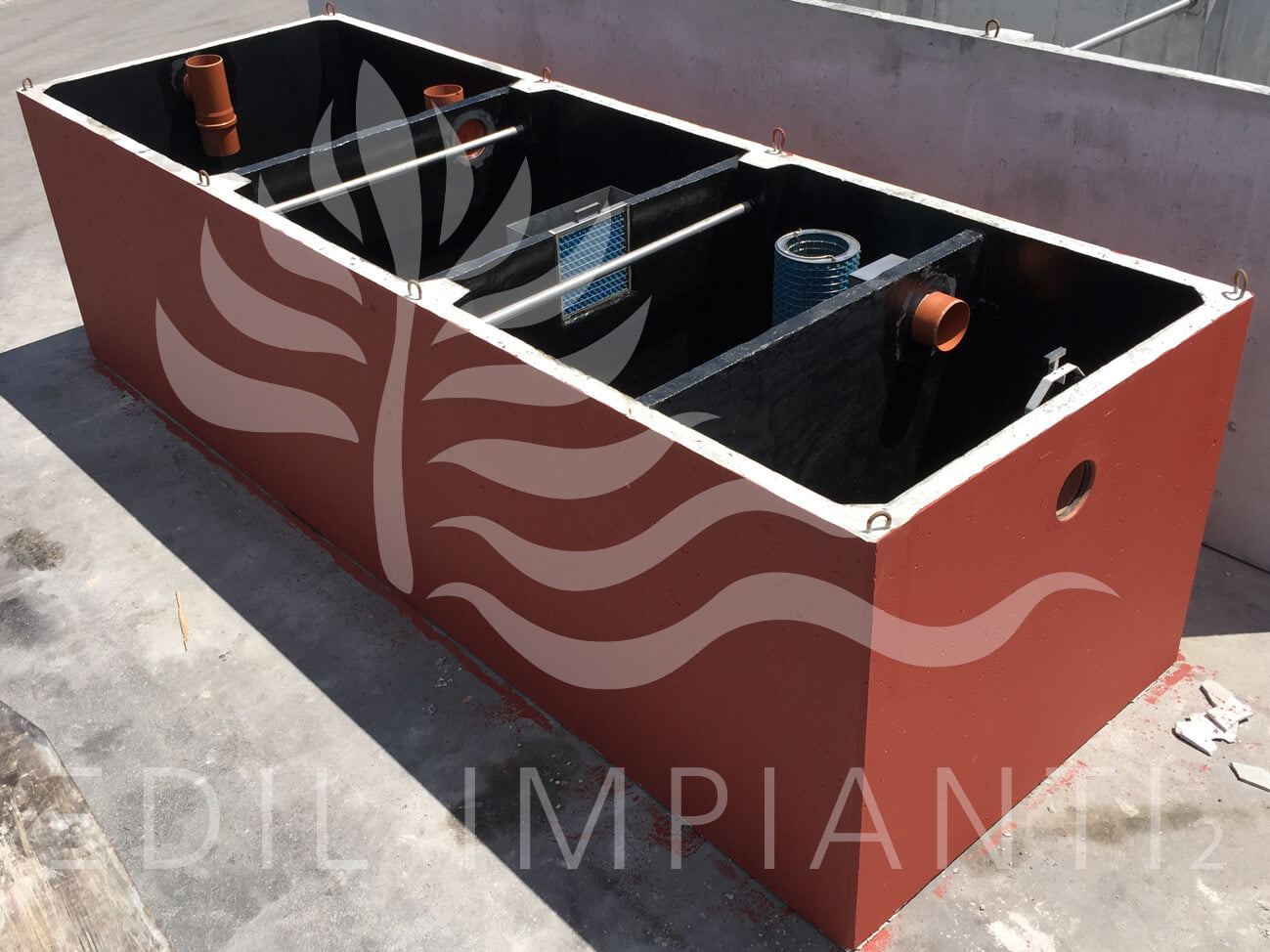

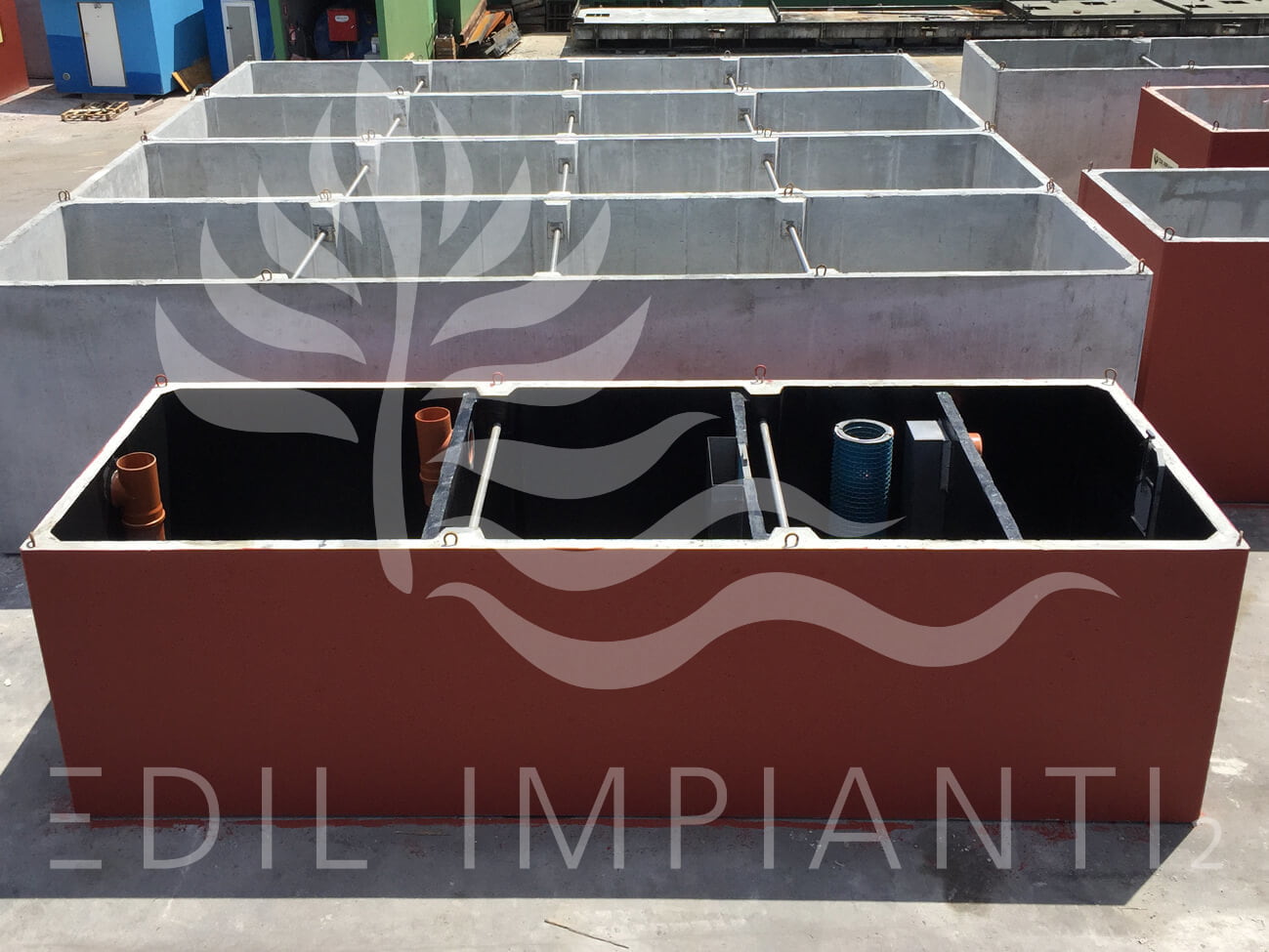

Disoleatore Statico Cemento Filtri a coalescenza classe I-II

Disoleatore Statico Cemento Filtri a coalescenza classe I-II

Prefabbricato in cemento armato - per Officina Meccanica da mq. 100 a mq. 1000

Chiusura Automatica UNI EN 858-1 serie G1,G2,G3,G4
Caratteristiche Tecniche: portate nominali da 0,25 lt/sec. a 150 lt/sec.

Caratteristiche e Funzionamento

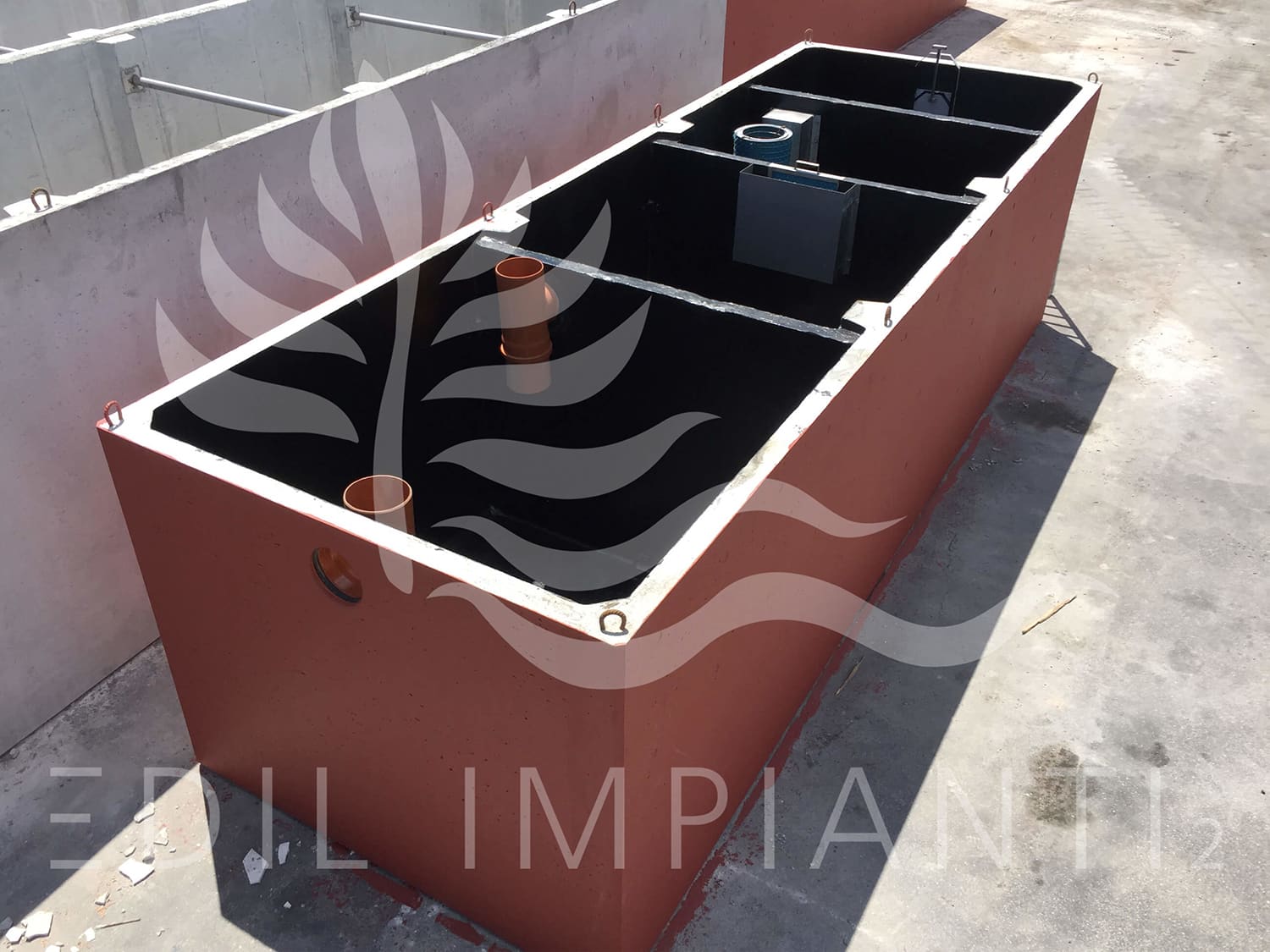

I disoleatori per officine meccaniche, per superfici da mq. 100 a mq. 1000, separatori per acque meteoriche prefabbricati in cemento con filtro a coalescenza e dispositivo di chiusura automatica hanno la specifica funzione di separare naturalmente, senza l'ausilio di additivi chimici, le sabbie, gli oli minerali e gli idrocarburi presenti nelle acque reflue meteoriche in ingresso, corrispondente all'acqua di prima pioggia o di lavaggio pavimentazioni.
La raccolta delle acque meteoriche dai piazzali può essere effettuata principalmente in due modi: raccolta puntuale, raccolta lineare.
Negli impianti con disoleatori il refluo staziona nel comparto principale dove avviene la flottazione delle sostanze galleggianti (oli, idrocarburi, ecc.) che, avendo una densità inferiore a quella dell'acqua, si raccolgono negli strati superficiali della massa liquida, formando un battente di olio di spessore crescente in base alla concentrazione in ingresso di tali sostanze.

Download Schemi Tecnici .pdf .dwg editabili

Download voci di capitolato per PriMus NEXT GENERATION

Voce di Capitolato

Fornitura e posa in opera di Disoleatore Statico da Interrare per oli non emulsionati prodotto in SERIE DICHIARATA, mod.G1, volume totale mc._____ , dimensioni esterne cm.____x____xh____ , prodotto dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e BS OHSAS 18001, realizzato in cemento armato vibrato monoblocco, rinforzato con pilastri verticali e puntoni orizzontali in acciaio inox, con materiali certificati CE, calcestruzzo in classe di resistenza a compressione C45/55 (RCK>55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento, fibre d'acciaio GREESMIX5 e rete elettrosaldata a maglia quadrata di tipo B450C, corredato di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.
Il Disoleatore Statico mod.G1, volume totale mc._____ , dimensioni esterne cm.____x____xh____ , viene fornito completo di: fori di ingresso/uscita, raccordi in pvc con guarnizioni in gomma elastomerica sigillati ermeticamente, carter o deflettore in acciaio/pvc, serbatoio raccolta oli, filtro Refill a coalescenza in telaio in acciaio inox AISI 304 estraibile e lavabile, dispositivo di chiusura automatica del tipo Otturatore automatico a galleggiante interamente realizzato in acciaio inox AISI 304 e conforme alla norma UNI EN 858-1, n.2 filtri Adsorboil a cuscino, pareti esterne trattate con prodotti impermeabilizzanti idonei.


Fornitura e posa in opera di Disoleatore Statico da Interrare per oli non emulsionati prodotto in SERIE DICHIARATA, mod.G2, volume totale mc._____ , dimensioni esterne cm.____x____xh____ , prodotto dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e BS OHSAS 18001, realizzato in cemento armato vibrato monoblocco, rinforzato con pilastri verticali e puntoni orizzontali in acciaio inox, con materiali certificati CE, calcestruzzo in classe di resistenza a compressione C45/55 (RCK>55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento, fibre d'acciaio GREESMIX5 e rete elettrosaldata a maglia quadrata di tipo B450C, corredato di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.
Il Disoleatore Statico mod.G2, volume totale mc._____ , dimensioni esterne cm.____x____xh____ , viene fornito completo di: fori di ingresso/uscita, raccordi in pvc con guarnizioni in gomma elastomerica sigillati ermeticamente; comparto di dissabbiazione con carter o deflettori in acciaio/pvc, serbatoio raccolta oli; setto in c.a.v.; comparto di disoleazione con n.2 filtri Adsorboil a cuscino, filtro Refill a coalescenza in telaio in acciaio inox AISI 304 estraibile e lavabile, dispositivo di chiusura automatica del tipo Otturatore automatico a galleggiante interamente realizzato in acciaio inox AISI 304 e conforme alla norma UNI EN 858-1; pareti esterne trattate con prodotti impermeabilizzanti idonei.


Fornitura e posa in opera di Disoleatore Statico da Interrare per oli non emulsionati prodotto in SERIE DICHIARATA, mod.G3, volume totale mc._____ , dimensioni esterne cm.____x____xh____ , prodotto dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e BS OHSAS 18001, realizzato in cemento armato vibrato monoblocco, rinforzato con pilastri verticali e puntoni orizzontali in acciaio inox, con materiali certificati CE, calcestruzzo in classe di resistenza a compressione C45/55 (RCK>55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento, fibre d'acciaio GREESMIX5 e rete elettrosaldata a maglia quadrata di tipo B450C, corredato di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.
Il Disoleatore Statico mod.G3, volume totale mc._____ , dimensioni esterne cm.____x____xh____ , viene fornito completo di: fori di ingresso/uscita, raccordi in pvc con guarnizioni in gomma elastomerica sigillati ermeticamente; n.2 setti in c.a.v.; comparto di dissabbiazione con carter o deflettori in acciaio/pvc, serbatoio raccolta oli; comparto di flottazione con n.1 canale microforato con filtro a coalescenza estraibile; comparto di disoleazione con n.2 filtri Adsorboil a cuscino, filtro Refill a coalescenza in telaio in acciaio inox AISI 304 estraibile e lavabile, dispositivo di chiusura automatica del tipo Otturatore automatico a galleggiante interamente realizzato in acciaio inox AISI 304 e conforme alla norma UNI EN 858-1; pareti esterne trattate con prodotti impermeabilizzanti idonei.


Fornitura e posa in opera di Disoleatore Statico da Interrare per oli non emulsionati prodotto in SERIE DICHIARATA, mod.G4, volume totale mc._____ , dimensioni esterne cm.____x____xh____ , prodotto dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e BS OHSAS 18001, realizzato in cemento armato vibrato monoblocco, rinforzato con pilastri verticali e puntoni orizzontali in acciaio inox, con materiali certificati CE, calcestruzzo in classe di resistenza a compressione C45/55 (RCK>55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento, fibre d'acciaio GREESMIX5 e rete elettrosaldata a maglia quadrata di tipo B450C, corredato di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.
Il Disoleatore Statico mod.G4, volume totale mc._____ , dimensioni esterne cm.____x____xh____ , viene fornito completo di: fori di ingresso/uscita, raccordi in pvc con guarnizioni in gomma elastomerica sigillati ermeticamente; n.3 setti in c.a.v.; comparto di sedimentazione primaria; comparto di flottazione con carter o deflettori in acciaio/pvc, filtro a coalescenza a pannello con telaio in acciaio inox estraibile e lavabile; comparto di disoleazione primaria con filtro Refill a coalescenza in telaio in acciaio inox AISI 304 estraibile e lavabile, dispositivo di chiusura automatica del tipo Otturatore automatico a galleggiante interamente realizzato in acciaio inox AISI 304 e conforme alla norma UNI EN 858-1; comparto di disoleazione secondaria con n.2 filtri Adsorboil a cuscino; pareti esterne trattate con prodotti impermeabilizzanti idonei.

Campi d'Impiego

Depurazione acque meteoriche provenienti da: officine meccaniche, autodemolizioni, soccorso stradale, carrozzerie, autorimesse, garage, condomini, centri commerciali, parcheggi coperti o scoperti, autosaloni, saloni di esposizione veicoli, autosilo, aree di sosta per camper, aree di servizio, distributori di carburante, autolavaggi, recupero, acque meteoriche di piazzali, nuove urbanizzazioni, aree produttive, industriali, artigianali, acque piovane provenienti da piazzali adibiti deposito stoccaggio materiali, fognature in genere.

Misure Disoleatore Statico con Filtri a coalescenza classe I - classe II serie G1,G2,G3,G4

Codice
Articolo
Volume
totale (mc)
Dimenensioni esterne
Disoleatore (cm)
Peso
G1
(Ql)
Peso
G2
(Ql)
Peso
G3
(Ql)
Peso
G4
(Ql)
Peso Lastra di Copertura
A Larg. B Lung. H Altezza h. 15 cm C250 h. 20 cm D400
G1 2,5 125 180 150 26 / / / 8 11
G2 3,5 175 180 150 / 45 / / 12 15
G2G3 4,9 180 240 150 / 53 58 / 16 21
G2G3 6,0 180 300 150 / 62 67 / 20 26

G2 4,5 175 180 200 / 55 / / 12 15
G2 6,0 180 220 200 / 63 / / 15 19
G2G3 7,5 180 270 200 / 71 77 / 18 24
G2G3 10,5 180 370 200 / 88 94 / 25 33
G2G3G4 12,0 180 420 200 / 99 105 111 28 37
G2G3G4 15,0 180 520 200 / 115 121 127 34 46
G2 8,0 246 220 200 / 81 / / 20 26
G2G3 10,0 246 270 200 / 91 102 / 24 32
G2G3 13,0 246 320 200 / 101 112 / 29 39
G2G3 15,0 246 370 200 / 111 122 / 33 45
G2G3G4 16,7 246 420 200 / 121 132 143 38 50
G2G3G4 18,8 246 470 200 / 135 146 157 43 57
G2G3G4 20,9 246 520 200 / 145 156 167 47 63
G2G3G4 23,0 246 570 200 / 155 166 177 52 69
G2G3G4 26,0 246 620 200 / 165 176 187 56 * 75 *
G2G3G4 28,0 246 670 200 / 175 186 197 61 * 81 *
G2G3G4 30,0 246 720 200 / 189 200 211 65 * 87 *
G2G3G4 32,0 246 770 200 / 199 210 221 70 * 93 *
G2G3G4 34,0 246 820 200 / 210 221 232 74 * 99 *
G2G3G4 36,0 246 870 200 / 220 231 242 79 * 105 *
G2G3G4 38,0 246 920 200 / 230 241 252 83 * 111 *
G2G3G4 40,0 246 970 200 / 244 255 266 88 * 117 *
G2G3G4 42,0 246 1020 200 / 254 265 276 92 * 123 *
G2G3G4 44,0 246 1070 200 / 264 275 286 97 * 129 *
G2G3G4 46,0 246 1120 200 / 274 285 296 101 * 135 *

G2 11,0 246 220 250 / 94 / / 20 26
G2G3 13,0 246 270 250 / 105 118 / 24 32
G2G3 16,0 246 320 250 / 116 129 / 29 39
G2G3 19,0 246 370 250 / 127 140 / 33 45
G2G3G4 21,0 246 420 250 / 138 151 164 38 50
G2G3G4 24,0 246 470 250 / 155 168 181 43 57
G2G3G4 26,0 246 520 250 / 166 179 192 47 63
G2G3G4 30,0 246 570 250 / 177 190 203 52 69
G2G3G4 32,0 246 620 250 / 189 202 215 56 * 75 *
G2G3G4 35,0 246 670 250 / 200 213 226 61 * 81 *
G2G3G4 37,0 246 720 250 / 216 229 242 65 * 87 *
G2G3G4 40,0 246 770 250 / 227 240 253 70 * 93 *
G2G3G4 42,0 246 820 250 / 239 252 265 74 * 99 *
G2G3G4 45,0 246 870 250 / 250 263 276 79 * 105 *
G2G3G4 47,0 246 920 250 / 261 274 287 83 * 111 *
G2G3G4 50,0 246 970 250 / 278 291 304 88 * 117 *
G2G3G4 52,0 246 1020 250 / 289 302 315 92 * 123 *
G2G3G4 55,0 246 1070 250 / 300 313 326 97 * 129 *
G2G3G4 57,0 246 1120 250 / 311 324 337 101 * 135 *


* Lastre di copertura divise in due parti - I dati riportati sono indicativi
SI REALIZZANO PROLUNGHE (VASCA SENZA FONDO) PER TUTTI I NS. MANUFATTI
